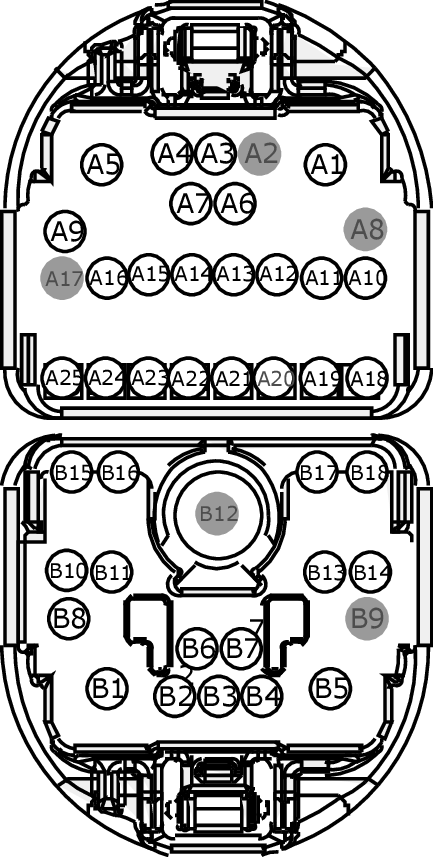

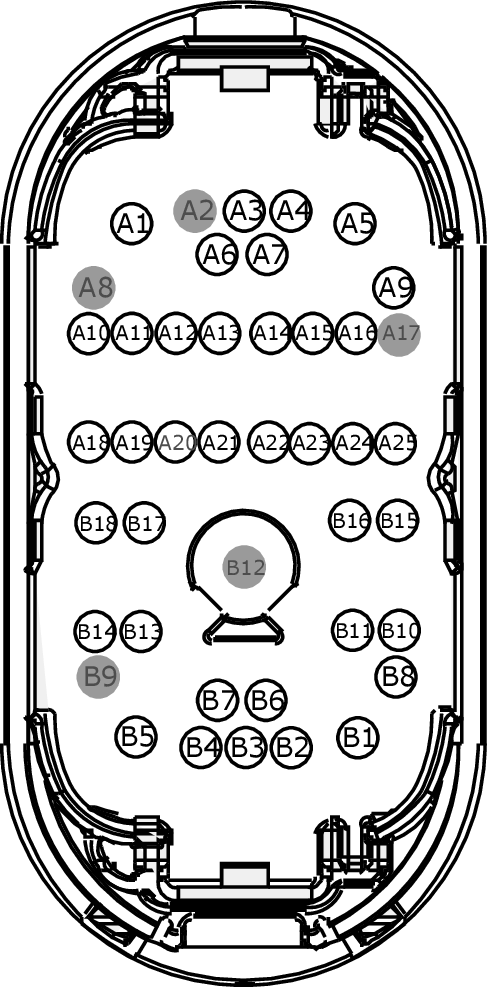

Connector End View (C510) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
Not Available
MALE
Harness 14631
FEMALE
Harness 14A005
| Pin | Circuit | Gauge | Qualifier |
| A1 | SBP25 (RD) | 10 | |
| A2 | * | * | |
| A3 | RPK39 (VT-BN) | 22 | |
| A4 | GD347 (BK-VT) | 22 | |
| A5 | GD233 (BK) | 12 | |
| A6 | VDB07 (VT-OG) | 20 | |
| A7 | VDB06 (GY-OG) | 20 | |
| A8 | * | * | |
| A9 | GD347 (BK-VT) | 20 | 14A005 |
| A9 | GD347 (BK-YE) | 20 | 14631 |
| A10 | CBB10 (YE-OG) | 22 | |
| A11 | CLS05 (BU-GY) | 22 | |
| A12 | CPW16 (BU) | 22 | 14A005 |
| A12 | CPW16 (BU-OG) | 22 | 14631 |
| A13 | CPW18 (GY) | 22 | 14A005 |
| A13 | CPW18 (GY-VT) | 22 | 14631 |
| A14 | RPK01 (WH) | 22 | 14A005 |
| A14 | RPK01 (WH-GN) | 22 | 14631 |
| A15 | VPK01 (BN) | 22 | 14A005 |
| A15 | VPK01 (BN-YE) | 22 | 14631 |
| A16 | CLF72 (BN) | 22 | |
| A17 | * | * | |
| A18 | VDN13 (BN) | 22 | |
| A19 | CBX07 (GN-RD) | 22 | |
| A20 | * | * | |
| A21 | VPK39 (GN-VT) | 22 | |
| A22 | CPK28 (WH-GN) | 22 | |
| A23 | CPK31 (YE) | 22 | 14A005 |
| A23 | CPK31 (YE-GN) | 22 | 14631 |
| A24 | CPK30 (VT) | 22 | 14A005 |
| A24 | CPK30 (VT-GN) | 22 | 14631 |
| A25 | CPK29 (GY-BU) | 22 | |
| B1 | CPL51 (BU-GN) | 16 | |
| B2 | RR174 (WH-OG) | 20 | |
| B3 | CPL26 (GN) | 22 | 14A005 |
| B3 | CPL26 (GN-VT) | 22 | 14631 |
| B4 | VME07 (WH) | 20 | |
| B5 | CPL11 (GY-BN) | 16 | |
| B6 | VR236 (BU-OG) | 20 | |
| B7 | RME07 (WH-BN) | 20 | |
| B8 | GD233 (BK) | 22 | |
| B9 | * | * | |
| B10 | CPM41 (VT) | 22 | |
| B11 | CPM42 (YE-OG) | 22 | |
| B12 | * | * | |
| B13 | CPW17 (BN) | 22 | 14A005 |
| B13 | CPW17 (BN-GN) | 22 | 14631 |
| B14 | CBP23 (BN-YE) | 22 | |
| B15 | CPM43 (WH-VT) | 22 | |
| B16 | CPM44 (GN-OG) | 22 | |
| B17 | CPW15 (YE) | 22 | |
| B18 | CPW14 (VT-WH) | 22 |
