Connector End View (C316) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
Not Available

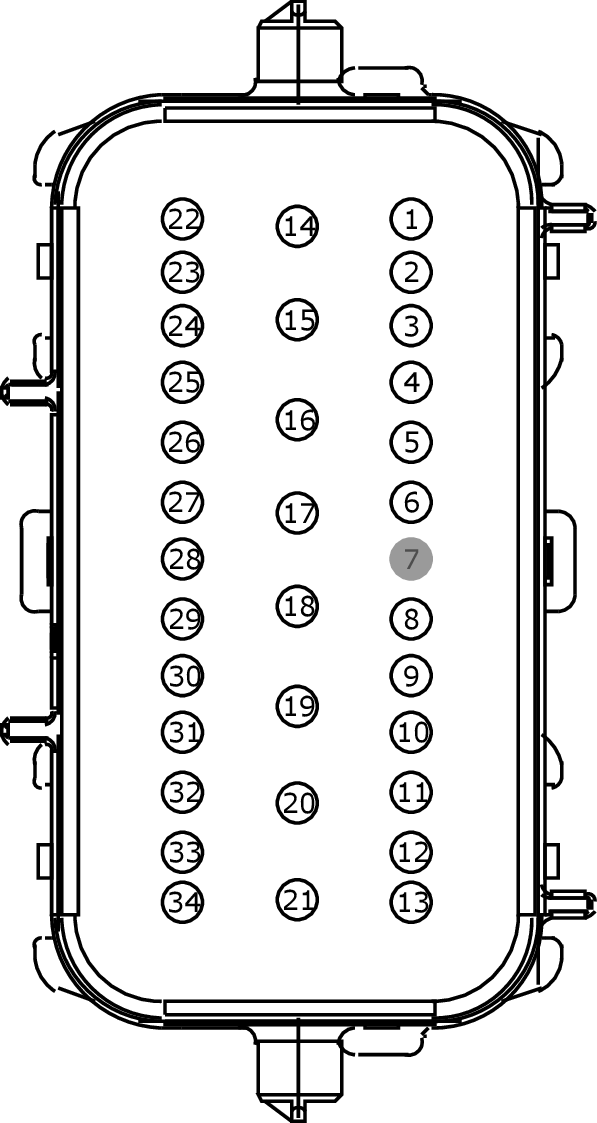

MALE
Harness 14A005

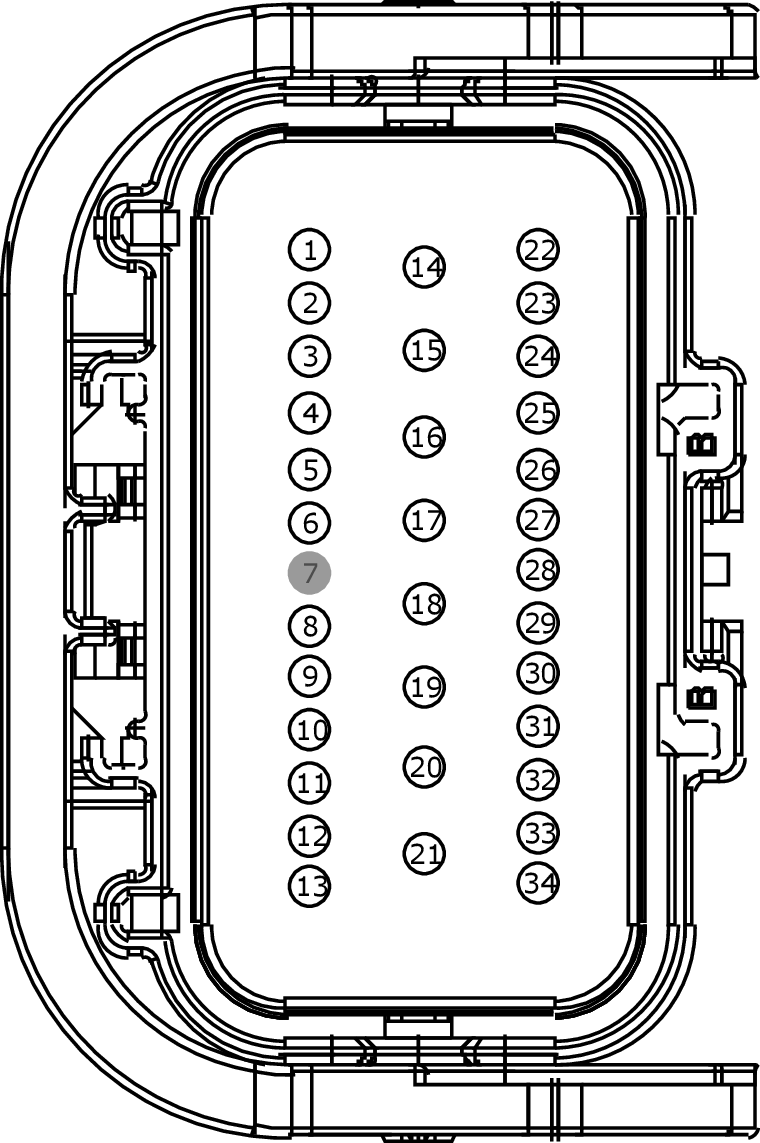

FEMALE
Harness 14405
| Pin | Circuit | Gauge | Qualifier |
| 1 | VMP43 (GN-BU) | 20 | |
| 2 | VMP44 (VT-GY) | 20 | |
| 3 | DMP43 (BK) | 20 | |
| 4 | VMP24 (WH) | 22 | 14A005 |
| 4 | VMP24 (WH) | 22 | 14405 - narrow frame |
| 4 | VMP24 (WH-GN) | 20 | 14405 - wide frame |
| 5 | VMC23 (GN-OG) | 18 | 14405 |
| 5 | VMC23 (GN-OG) | 22 | 14A005 |
| 6 | RMC33 (WH-VT) | 18 | 14405 |
| 6 | RMC33 (WH-VT) | 22 | 14A005 |
| 7 | * | * | |
| 8 | VPK06 (GY-VT) | 20 | 14405 |
| 8 | VPK06 (GY-VT) | 22 | 14A005 |
| 9 | RPK08 (BN-VT) | 20 | 14405 |
| 9 | RPK08 (BN-VT) | 22 | 14A005 |
| 10 | CLN13 (WH-BU) | 22 | |
| 11 | VMP44 (VT-GY) | 20 | |
| 12 | VMP39 (BU-OG) | 20 | |
| 13 | VMP16 (YE-GY) | 20 | 14A005 |
| 13 | VMP16 (YE-GY) | 22 | 14405 |
| 14 | CAT14 (OG) | 10 | 14A005 |
| 14 | CAT14 (OG) | 12 | 14405 |
| 14 | CAT14 (OG) | 12 | 14A005 - with trailer tow module |
| 15 | CAT06 (YE) | 12 | |
| 16 | CAT09 (GN) | 12 | |
| 17 | CPL13 (BN-GN) | 14 | |
| 18 | CAT19 (BU) | 12 | |
| 19 | CPL11 (GY-BN) | 14 | |
| 20 | CPL10 (GN-WH) | 16 | |
| 21 | DMP38 (BK) | 16 | |
| 22 | CLS18 (GY-BN) | 20 | |
| 23 | CLS19 (VT-OG) | 20 | |
| 24 | CLS54 (BU-OG) | 20 | 14A005 |
| 24 | CLS54 (BU-OG) | 20 | 14405 - wide frame |
| 25 | CLS05 (BU-GY) | 14 | 14405 |
| 25 | CLS05 (BU-GY) | 18 | 14A005 |
| 25 | CLS05 (BU-GY) | 18 | 14405 - narrow frame |
| 26 | VMP15 (YE-GN) | 22 | |
| 27 | VMP14 (WH-OG) | 22 | |
| 28 | CLS10 (GN-BN) | 14 | |
| 29 | VMC11 (YE-BU) | 18 | 14405 - gasoline |
| 29 | VMC11 (YE-VT) | 20 | 14405 - diesel |
| 29 | VMC11 (YE-VT) | 22 | 14A005 |
| 30 | RMC32 (GN-BU) | 20 | 14405 |
| 30 | RMC32 (GN-BU) | 22 | 14A005 |
| 30 | RMC32 (GN-VT) | 18 | 14405 |
| 31 | RMP07 (GN-WH) | 22 | |
| 32 | VMP17 (YE-OG) | 22 | |
| 33 | LMP07 (BU-WH) | 22 | |
| 34 | CLN06 (WH) | 18 |
