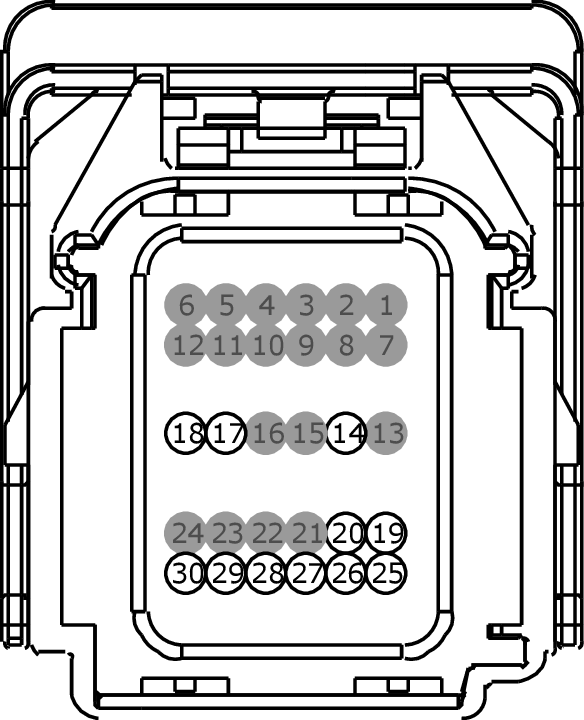

Connector End View (C310A) - RESTRAINTS CONTROL MODULE (RCM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * | * | Not Used | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | * | * | Not Used | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | RR224 (GY-BU) | 22 | SWITCH - PASSENGER AIRBAG DEACTIVATION # RETURN | |
| 15 | * | * | Not Used | |
| 16 | * | * | Not Used | |
| 17 | VR213 (VT-GN) | 22 | SENSOR - IMPACT FRONT 1ST | |
| 18 | RR129 (YE-GY) | 22 | CTRL MOD. - SENSOR IMPACT FRONT 1ST - | |
| 19 | CR194 (VT-WH) | 22 | #N/A | |
| 20 | CR190 (GY-BN) | 22 | #N/A | |
| 21 | * | * | Not Used | |
| 22 | * | * | Not Used | |
| 23 | * | * | Not Used | |
| 24 | * | * | Not Used | |
| 25 | CR224 (GN) | 22 | SWITCH - PASSENGER AIRBAG DEACTIVATION # AIRBAG ON (A) | |
| 26 | CR225 (YE) | 22 | SWITCH - PASSENGER AIRBAG DEACTIVATION # AIRBAG OFF (B) | |
| 27 | RR103 (VT-GN) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 - | |
| 28 | CR103 (GY-BU) | 20 | CTRL MOD. - AIR BAG FRONT PASSENGER 1 + | |
| 29 | CR101 (VT-BN) | 20 | CTRL MOD. - AIR BAG DRIVER 1+ | |
| 30 | RR101 (YE-GN) | 20 | CTRL MOD. - AIR BAG DRIVER 1 - |
