Connector End View (C296) - EVAPORATOR TEMPERATURE SENSOR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
19F561
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RH111 (GY-BU) | 20 | CTRL MOD. - CLIMATE # DOOR POSITION SENSORS ALSO GENERIC VREF RETURN IN LOGICAL SCHEMATICS | |
| 2 | VH406 (VT-BN) | 20 | SENSOR - A/C EVAPORATOR TEMPERATURE (ACET) |
| Available Pigtail Kits | |

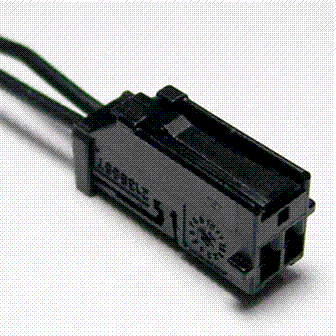

| Pigtail Kit Part Number WPT-1412 |
Service Part Number: EU2Z-14S411-TA Gauge: 20 Pin material: Tin Cavities: 2 Vehicle Uses Mirror - Vanity Sensor - A/C Evaporator Temperature |
