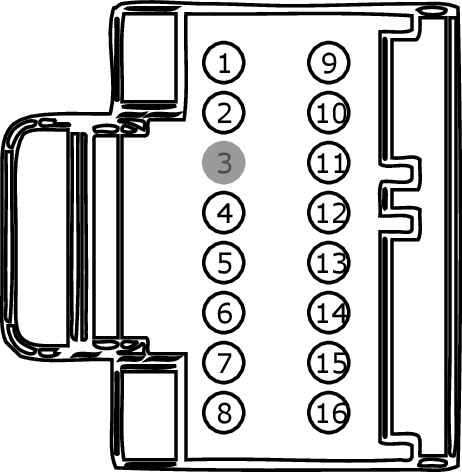

Connector End View (C290B) - GENERIC FUNCTION MODULE 2 (GFM2)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14A303
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CAC50 (VT-GN) | 18 | #N/A | |
| 2 | CAC51 (BU-OG) | 18 | #N/A | |
| 3 | * | * | Not Used | |
| 4 | CAC47 (VT-OG) | 18 | #N/A | |
| 5 | CAC43 (VT-GY) | 18 | #N/A | |
| 6 | CAC39 (YE-VT) | 18 | #N/A | |
| 7 | CAC40 (BN-GN) | 18 | #N/A | |
| 8 | CAC44 (WH-OG) | 18 | #N/A | |
| 9 | CAC48 (WH-GN) | 18 | #N/A | |
| 10 | CAC46 (BN-VT) | 18 | #N/A | |
| 11 | CAC49 (BN-YE) | 18 | #N/A | |
| 12 | CAC45 (WH-VT) | 18 | #N/A | |
| 13 | CAC41 (GY-BN) | 18 | #N/A | |
| 14 | CAC37 (YE-GN) | 18 | #N/A | |
| 15 | CAC42 (WH-BN) | 18 | #N/A | |
| 16 | CAC38 (BU-BN) | 18 | #N/A |
