Connector End View (C263C) - AUXILIARY LAMP MODULE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
LT GY
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CLS23 (GY-OG) | 20 | CTRL MOD. - TURN LAMP LEFT REAR | |
| 2 | CLS27 (GN-OG) | 20 | CTRL MOD. - TURN LAMP RIGHT REAR | |
| 3 | CLF03 (VT-OG) | 18 | CTRL MOD. - BEAM HIGH RIGHT | |
| 4 | * | * | Not Used | |
| 5 | CLF04 (BN-BU) | 20 | CTRL MOD. - BEAM LOW LEFT | |
| 6 | * | * | Not Used | |
| 7 | CLF05 (BU-GN) | 20 | CTRL MOD. - BEAM LOW RIGHT | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * | * | Not Used | |
| 12 | * | * | Not Used |

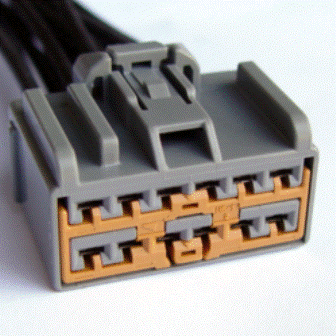

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-396 |
Service Part Number: 3U2Z-14S411-BKA Gauge: 12 Pin material: Tin Cavities: 12 Vehicle Uses Module - Liftgate Switch - Headlamp Switch - Seat (driver) Switch - Seat (passenger) |
