Connector End View (C251) - DATA LINK CONNECTOR (DLC)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
PIA
Base Part #
part# N/A
Service Pigtail
See Below
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | * | * | Not Used | |
| 3 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | |
| 4 | * (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE # 2ND POINT | |
| 5 | * (*) | * | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 6 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | |
| 7 | * | * | Not Used | |
| 8 | * | * | Not Used | |
| 9 | * | * | Not Used | |
| 10 | * | * | Not Used | |
| 11 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | |
| 12 | * | * | Not Used | |
| 13 | * | * | Not Used | |
| 14 | * (*) | * | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | |
| 15 | * | * | Not Used | |
| 16 | * (*) | * | FUSE - 15 OR CIRCUIT BREAKER |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1176 |

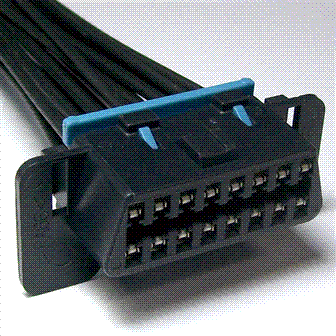

Service Part Number: AU2Z-14S411-BFA Gauge: 16 Pin material: Tin Cavities: 16 Vehicle Uses Test Connector - Diagnostic |
