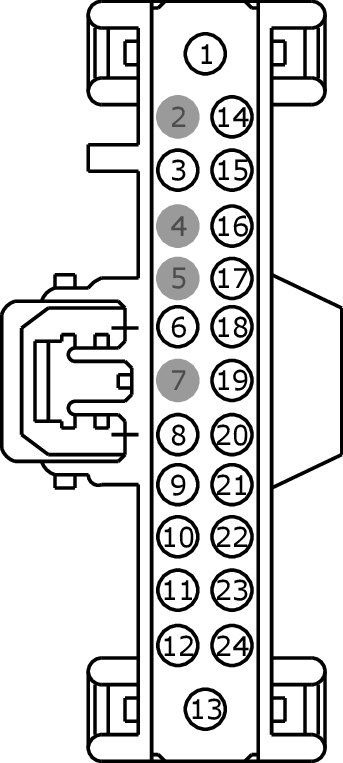

Connector End View (C240A) - AUDIO CONTROL MODULE (ACM)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | SBP33 (RD) | 16 | FUSE - 33 OR CIRCUIT BREAKER | |
| 2 | * | * | Not Used | |
| 3 | CDC54 (WH) | 26 | CTRL MOD. - POWERTRAIN # STARTER MOTOR CONTROL SENSE (SMCS) | |
| 4 | * | * | Not Used | |
| 5 | * | * | Not Used | |
| 6 | RME45 (YE-GN) | 22 | JACK - AUDIO # EXT. AUX IN LEFT OR COMMON (-) | |
| 7 | * | * | Not Used | |
| 8 | RME06 (GY-YE) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP - | |
| 9 | RME09 (BN-YE) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) - | |
| 10 | RME07 (WH-BN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) - | |
| 11 | RME10 (WH-OG) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) - | |
| 12 | RME12 (BN-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) - | |
| 13 | GD215 (BK-GY) | 18 | GROUND - INSTRUMENT PANEL STRUCTURE | |
| 14 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 15 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 16 | DME45 (*) | 20 | JACK - AUDIO # EXT. AUX IN D | |
| 17 | VME45 (BU) | 22 | JACK - AUDIO # EXT. AUX IN LEFT (+) | |
| 18 | VME46 (BU-GN) | 22 | JACK - AUDIO # EXT. AUX IN RIGHT (+) | |
| 19 | DME17 (*) | 20 | CTRL MOD. - AUDIO # RADIO D | |
| 20 | VME06 (GN) | 20 | CTRL MOD. - AUDIO # SPEAKER CENTER FRONT IP + | |
| 21 | VME09 (WH-GN) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT REAR (WOOFER) + | |
| 22 | VME07 (WH) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | with touchscreen |
| 22 | VME07 (WH-BU) | 18 | CTRL MOD. - AUDIO # SPEAKER LEFT FRONT DOOR (WOOFER) + | without touchscreen |
| 23 | VME10 (WH-VT) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT FRONT DOOR (WOOFER) + | |
| 24 | VME12 (BN-WH) | 18 | CTRL MOD. - AUDIO # SPEAKER RIGHT REAR (WOOFER) + |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1533 |
Service Part Number: FU2Z-14S411-ALB Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses: DVD Player Module - Audio Control Module - Body Control Module - Fuel and Damper Control Module - Gateway Radio Test Connector - Diagnostic |
| Pigtail Kit Part Number WPT-1440 |
Service Part Number: FU2Z-14S411-ALA Gauge: 14 20 Pin material: Tin & Silver Cavities: 24 Vehicle Uses DVD Player Module - Audio Control Module - Body Control Module Gateway Radio Test Connector - Diagnostic |
