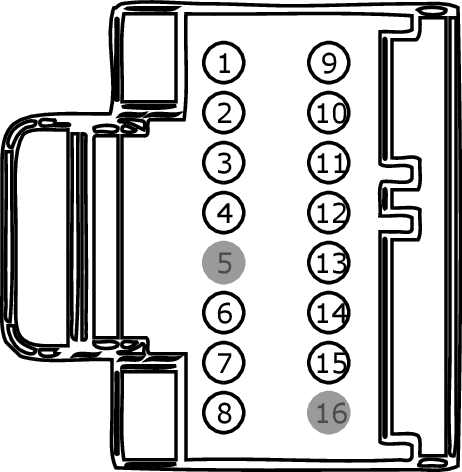

Connector End View (C220) - INSTRUMENT PANEL CLUSTER (IPC)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
14401
Base Part #
part# N/A
Service Pigtail
Not Available
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | RMC33 (WH-VT) | 22 | CTRL MOD. - SENSOR FUEL LEVEL 2 | |
| 2 | RMC32 (GN) | 26 | CTRL MOD. - SENSOR FUEL LEVEL | |
| 3 | GD216 (BK-VT) | 20 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | |
| 4 | CET52 (GN-WH) | 22 | SWITCH - TRANSMISSION PARK DETECT | |
| 5 | * | * | Not Used | |
| 6 | CCA15 (YE-GY) | 22 | SWITCH - IVD/TCS DISABLE | |
| 7 | CET59 (GY-VT) | 22 | SWITCH - HILL DESCENT CONTROL | |
| 8 | SBP13 (GY-RD) | 20 | FUSE - 13 OR CIRCUIT BREAKER | |
| 9 | VMC23 (GN-OG) | 22 | SENSOR - FUEL LEVEL 2 (FLI) | |
| 10 | VMC11 (YE-VT) | 22 | SENSOR - FUEL LEVEL (FLI) | |
| 11 | CMC20 (VT) | 22 | SWITCH - LOW LEVEL WASHER FLUID | |
| 12 | VDB29 (GN-BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) HIGH | |
| 13 | VDB30 (WH-GN) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 3 (LOWER) LOW | |
| 14 | CCF22 (BU) | 26 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE HIGH INDICATOR LAMP (4WDH_IL) | |
| 15 | CCF06 (GN) | 26 | CTRL MOD. - POWERTRAIN # FOUR WHEEL DRIVE LOW INDICATOR LAMP (4WDL_IL) | |
| 16 | * | * | Not Used |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1560 |
Service Part Number: JU2Z-14S411-APA Gauge: 20 Pin material: Tin Cavities: 16 Vehicle Uses: Instrument Cluster Module - Seat Memory Module - Upfitter Interface Radio - Amplifier |
