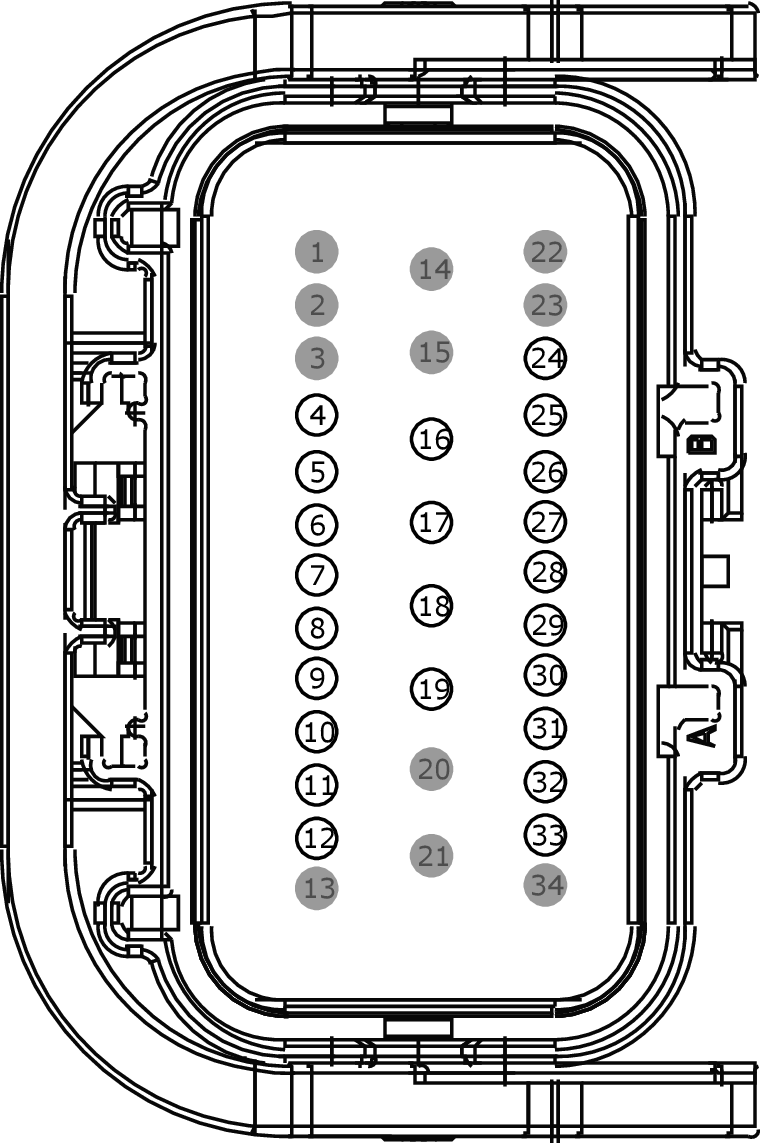

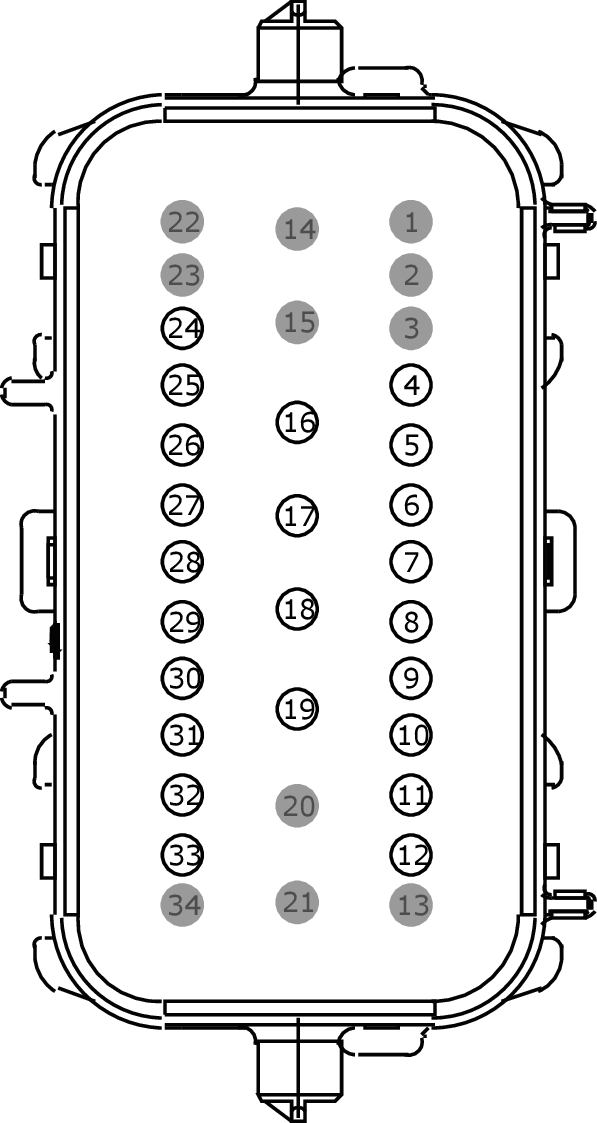

Connector End View (C219) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
#N/A
Base Part #
Service Pigtail
Not Available
MALE
Harness 14A005
FEMALE
Harness 12A581
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | |
| 3 | * | * | |
| 4 | GD216 (BK-VT) | 20 | |
| 5 | VE702 (BU-WH) | 20 | |
| 6 | VE701 (YE-OG) | 20 | 12A581 |
| 6 | VE701 (YE-OG) | 22 | 14A005 |
| 7 | VDN05 (YE-GY) | 20 | 12A581 |
| 7 | VDN05 (YE-GY) | 22 | 14A005 |
| 8 | CRW15 (BN-WH) | 20 | 12A581 |
| 8 | CRW15 (BN-WH) | 22 | 14A005 |
| 9 | VDB25 (GN-OG) | 20 | |
| 10 | VDB26 (GY-BU) | 20 | |
| 11 | CPM41 (VT) | 20 | |
| 12 | CPM42 (YE-OG) | 20 | |
| 13 | * | * | |
| 14 | * | * | |
| 15 | * | * | |
| 16 | CAT11 (BN) | 16 | |
| 17 | CAT14 (OG) | 10 | |
| 18 | CAT09 (GN) | 12 | |
| 19 | CAT06 (YE) | 12 | |
| 20 | * | * | |
| 21 | * | * | |
| 22 | * | * | |
| 23 | * | * | |
| 24 | CMC20 (VT) | 20 | |
| 25 | RE136 (VT-GN) | 20 | |
| 26 | LE136 (GN-OG) | 20 | |
| 27 | RE137 (YE-GN) | 20 | 12A581 |
| 27 | RE137 (YE-GN) | 22 | 14A005 |
| 28 | LE137 (BU-GY) | 20 | 12A581 |
| 28 | LE137 (BU-GY) | 22 | 14A005 |
| 29 | CPSC8 (GN-OG) | 18 | Crew Cab/Super Cab |
| 30 | VDB25 (GN-OG) | 20 | |
| 31 | VDB26 (GY-BU) | 20 | |
| 32 | CE904 (GN-VT) | 20 | Regular Cab |
| 33 | CE903 (BU-OG) | 20 | Regular Cab |
| 34 | * | * |
