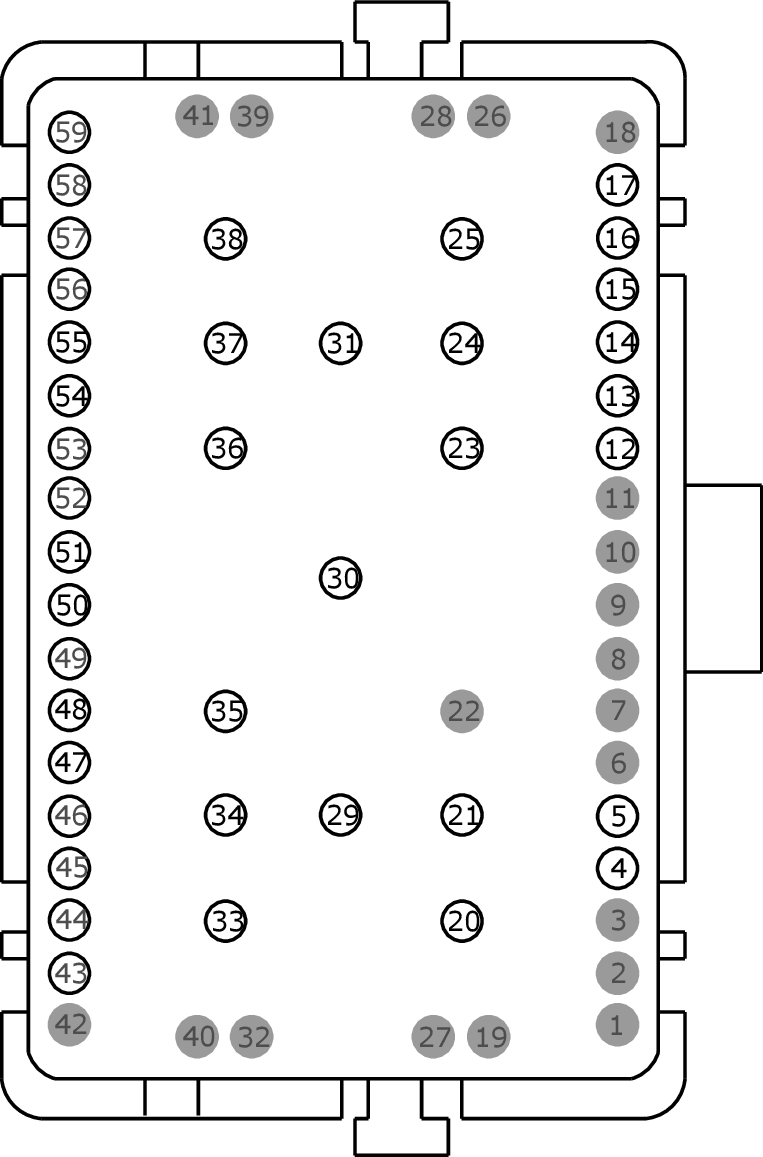

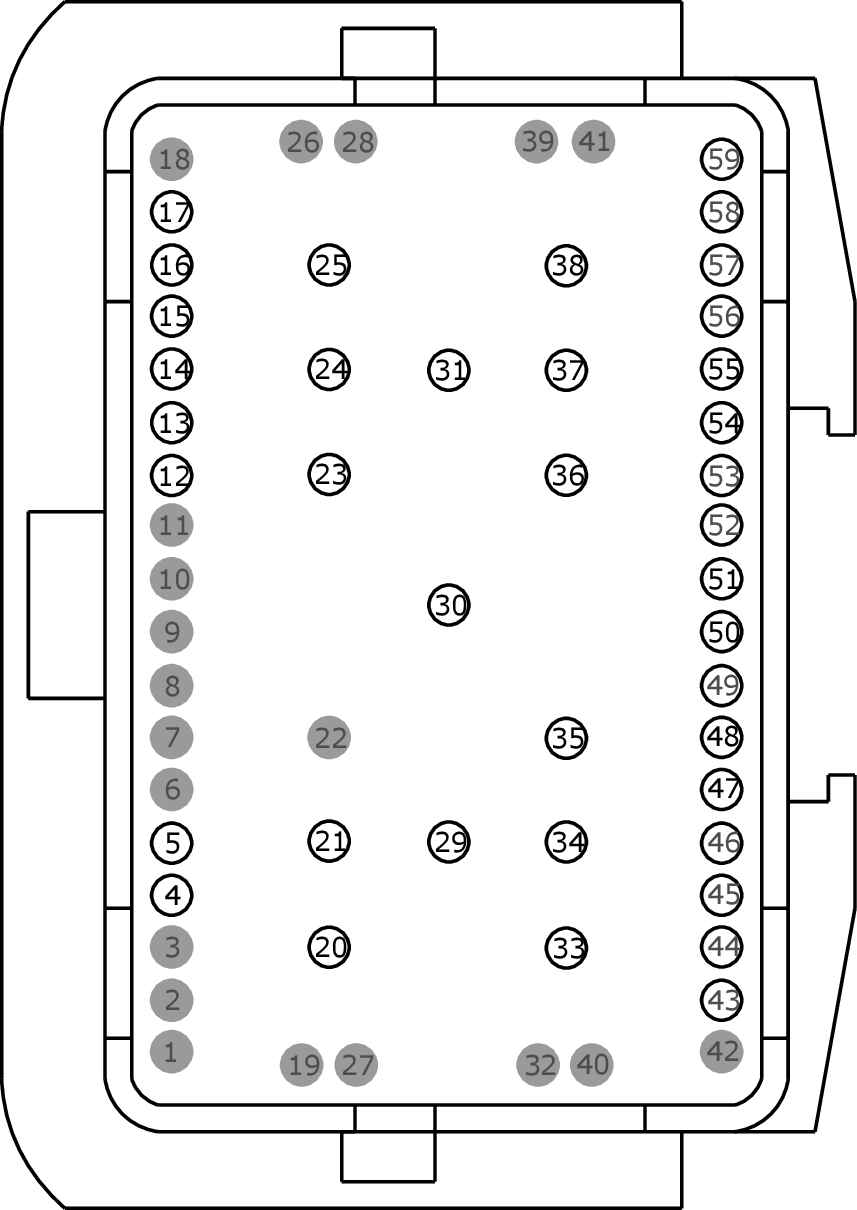

Connector End View (C210) - INLINE
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Base Part #
Service Pigtail
Not Available
MALE
Harness 12A581
FEMALE
Harness 14A005
| Pin | Circuit | Gauge | Qualifier |
| 1 | * | * | |
| 2 | * | * | |
| 3 | * | * | |
| 4 | VDB26 (GY-BU) | 20 | 12A581 |
| 4 | VDB26 (GY-BU) | 22 | 14A005 |
| 5 | VDB25 (GN-OG) | 20 | 12A581 |
| 5 | VDB25 (GN-OG) | 22 | 14A005 |
| 6 | * | * | |
| 7 | * | * | |
| 8 | * | * | |
| 9 | * | * | |
| 10 | * | * | |
| 11 | * | * | |
| 12 | CBB96 (BU-GN) | 22 | |
| 13 | CLS30 (VT-WH) | 20 | |
| 14 | VE750 (GN-BU) | 20 | 12A581 |
| 14 | VE750 (GN-BU) | 22 | 14A005 |
| 15 | RE407 (YE-VT) | 20 | 12A581 |
| 15 | RE407 (YE-VT) | 22 | 14A005 |
| 16 | CPW58 (YE-OG) | 22 | |
| 17 | CPW59 (VT-BN) | 22 | |
| 18 | * | * | |
| 19 | * | * | |
| 20 | SBB57 (RD) | 12 | 12A581 |
| 20 | SBB57 (RD) | 14 | 14A005 |
| 21 | SBB61 (GY-RD) | 12 | 12A581 |
| 21 | SBB61 (GY-RD) | 14 | 14A005 |
| 22 | * | * | |
| 23 | CBB10 (YE-OG) | 18 | |
| 24 | CPW67 (BN-VT) | 12 | |
| 25 | CPW68 (VT-OG) | 12 | |
| 26 | * | * | |
| 27 | * | * | |
| 28 | * | * | |
| 29 | SBB65 (RD) | 10 | |
| 30 | CBB12 (GN-WH) | 10 | 12A581 |
| 30 | CBB12 (GN-WH) | 12 | 14A005 |
| 31 | SBB42 (YE-RD) | 10 | |
| 32 | * | * | |
| 33 | CLF03 (VT-OG) | 16 | 12A581 |
| 33 | CLF03 (VT-OG) | 18 | 14A005 |
| 34 | SBB83 (BU-RD) | 16 | |
| 35 | SBB56 (VT-RD) | 10 | 12A581 |
| 35 | SBB56 (VT-RD) | 12 | 14A005 |
| 36 | SBB55 (WH-BU) | 12 | 12A581 |
| 36 | SBB55 (WH-RD) | 12 | 14A005 |
| 37 | CBB68 (GY-VT) | 14 | 12A581 |
| 37 | CBB68 (GY-VT) | 16 | 14A005 |
| 38 | SBB67 (BU-RD) | 12 | 12A581 |
| 38 | SBB67 (BU-RD) | 14 | 14A005 |
| 39 | * | * | |
| 40 | * | * | |
| 41 | * | * | |
| 42 | * | * | |
| 43 | * | * | |
| 44 | * | * | |
| 45 | * | * | |
| 46 | * | * | |
| 47 | CPM44 (GN-OG) | 20 | 12A581 |
| 47 | CPM44 (GN-OG) | 22 | 14A005 |
| 48 | CPM43 (WH-VT) | 20 | 12A581 |
| 48 | CPM43 (WH-VT) | 22 | 14A005 |
| 49 | * | * | |
| 50 | CES09 (VT-OG) | 20 | 12A581 |
| 50 | CES09 (VT-OG) | 22 | 14A005 |
| 51 | CMC25 (WH-VT) | 22 | |
| 52 | * | * | |
| 53 | * | * | |
| 54 | CBP22 (GN-OG) | 22 | |
| 55 | CBB34 (VT-BN) | 18 | |
| 56 | * | * | |
| 57 | * | * | |
| 58 | * | * | |
| 59 | * | * |
