Connector End View (C180) - CAMSHAFT POSITION 11 (CMP11) SENSOR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
Harness
12B637
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | |
| 2 | VE736 (WH-GN) | 20 | SENSOR - CAMSHAFT POSITION BANK 1 EX | |
| 3 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) |
| Available Pigtail Kits | |

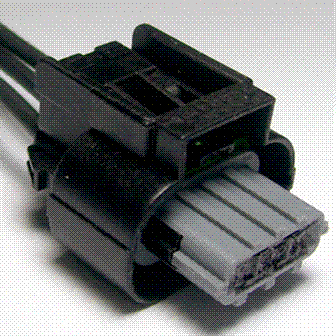

| Pigtail Kit Part Number WPT-1068 |
Service Part Number: AU2Z-14S411-JA Gauge: 14 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) |

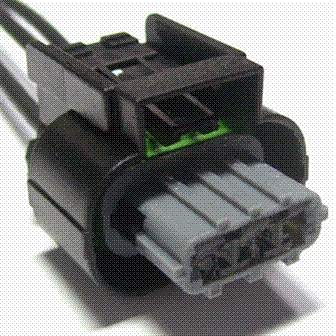

| Pigtail Kit Part Number WPT-1369 |
Service Part Number: AU2Z-14S411-JB Gauge: 16 Pin material: Tin (greased) Cavities: 3 Vehicle Uses Sensor - Cam Shaft Position Sensor - Manifold Absolute Pressure (MAP) Sensor - Turbo Intake Pressure/Temperature |
