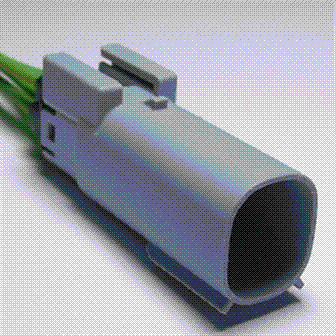

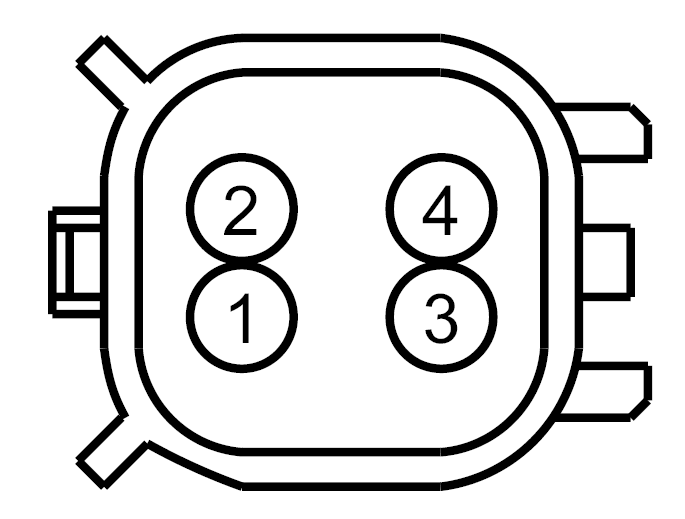

Connector End View (C142) - HEATED OXYGEN SENSOR BANK 1, SENSOR 2 (HO2S12)
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
GY
Harness
14405
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | CBK02 (GN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | 6.2L |
| 1 | CBB34 (VT-BN) | 18 | FUSE - 2 OR CIRCUIT BREAKER (VPWR 2) | 6.8L |
| 2 | CE233 (WH-OG) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CA | 6.2L |
| 2 | CE239 (WH-BN) | 18 | CTRL MOD. - POWERTRAIN # HEATER OXYGEN SEN. POST CAT | 6.8L |
| 3 | RE242 (GN) | 18 | CTRL MOD. - POWERTRAIN # HEATED OXYGEN SENSOR POST CAT 1ST OR UNIQUE OR COMMON (HEGO_RTN) | |
| 4 | VE745 (BN) | 18 | SENSOR - HEATED OXYGEN POST CAT | 6.8L |
| 4 | VE731 (YE-GN) | 18 | SENSOR - HEATED OXYGEN POST CAT | 6.2L |
| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1453 |
Service Part Number: GU2Z-14S411-AA Gauge: 16 Pin material: Silver Cavities: 4 Vehicle Uses Sensor - Catalyst Monitor Sensor - O2 (HEGO/ EGO) |
