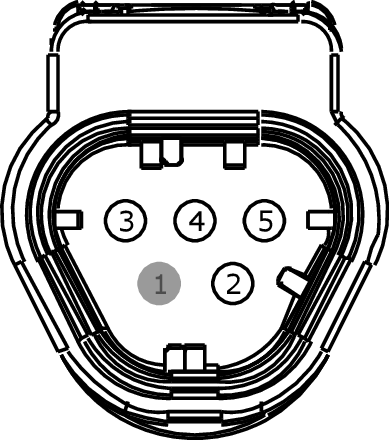

Connector End View (C106) - FUEL PRESSURE AND TEMPERATURE SENSOR
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
Color
BK
Harness
12B637
Base Part #
part# N/A
Service Pigtail
See Below
Check for Terminal Part Numbers
| Pin | Circuit | Gauge | Circuit Function | Qualifier |
| 1 | * | * | Not Used | |
| 2 | CE932 (YE-OG) | 20 | SWITCH - FUEL DELIVERY PRESSURE (FDPS) | |
| 3 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | |
| 4 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | |
| 5 | VE728 (GN) | 20 | SENSOR - FUEL RAIL TEMPERATURE (FRT) |

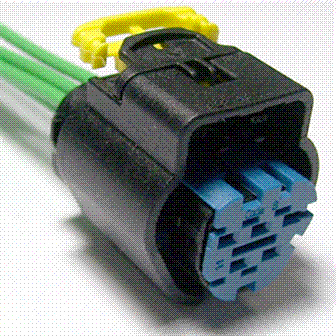

| Available Pigtail Kits | |
| Pigtail Kit Part Number WPT-1418 |
Service Part Number: FU2Z-14S411-HA Gauge: 18 Pin material: Silver Cavities: 5 Vehicle Uses Sensor - Fuel Rail Pressure Sensor - Turbo Intake Pressure/Temperature |
