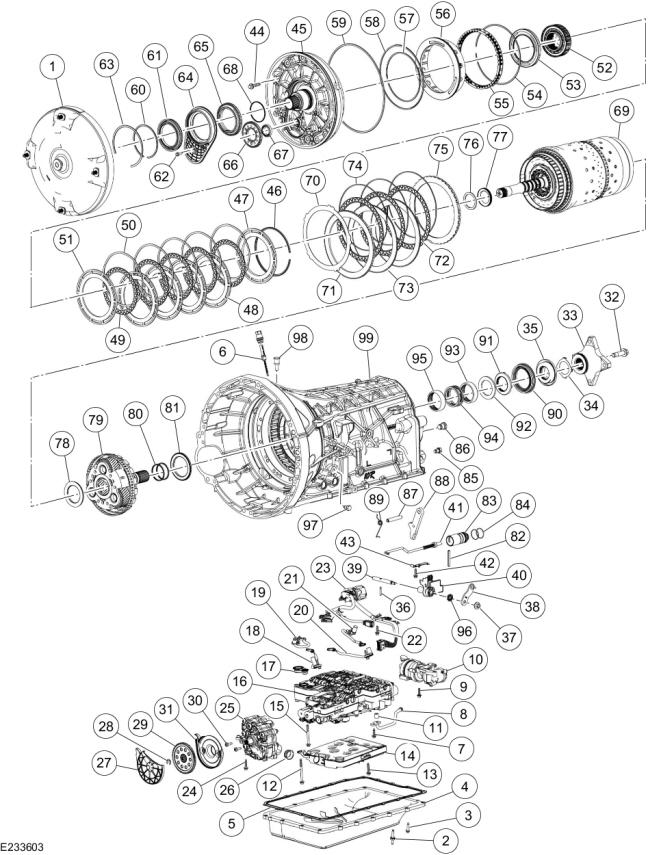

Transmission Assembly
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 7902 | Torque converter |
| 2 | W714629 | Transmission fluid pan stud bolts (6 required) |
| 3 | W500215 | Transmission fluid pan bolts (12 required) |
| 4 | 7A194 | Transmission fluid pan |
| 5 | 7A191 | Transmission fluid pan gasket |
| 6 | 7E389 | Transmission fluid level indicator and plug assembly |
| 7 | W708500 | Transmission fluid auxiliary pump tube bolt (model dependent) |
| 8 | 7A209 | Transmission fluid auxiliary pump tube (model dependent) |
| 9 | W718548 | Transmission fluid auxiliary pump bolts (3 required) (model dependent) |
| 10 | 7P086 | Transmission fluid auxiliary pump (model dependent) |
| 11 | 7J135 | Transmission fluid auxiliary pump tube seal (model dependent) |
| 12 | W700123 | Transmission fluid filter bolt (71 mm length) |
| 13 | W500214 | Transmission fluid filter bolt (20 mm length) |
| 14 | 7G186 | Transmission fluid filter |
| 15 | W708500 | Main control-to-transmission case bolts (68 mm length) (8 required) |
| 16 | 7A100 | Main control assembly |
| 17 | 7N265 | Main control-to-transmission fluid pump seal |
| 18 | 7M183 | Intermediate Speed A (ISSA) sensor |
| 19 | 7M101 | Turbine Shaft Speed (TSS) sensor |
| 20 | 7H103 | Intermediate Speed B (ISSB) sensor |
| 21 | 7H103 | Output Shaft Speed (OSS) sensor |
| 22 | W500213 | Transmission internal wiring harness bolts (2 required) |
| 23 | 7G276 | Transmission internal wiring harness |
| 24 | W500215 | Transmission fluid pump bolts (quantity model dependent) |
| 25 | 7A103 | Transmission fluid pump |
| 26 | 7Z302 | Transmission fluid pump seal |
| 27 | 6658 | Transmission fluid pump driven gear outer cover |
| 28 | W718158 | Transmission fluid pump retaining ring |
| 29 | 7A080 | Transmission fluid pump driven gear |
| 30 | W504755 | Transmission fluid pump driven gear inner cover bolts (2 required) |
| 31 | 6658 | Transmission fluid pump driven gear inner cover |
| 32 | 7N134 | Output shaft flange bolt (RWD only) |
| 33 | 7K177 | Output shaft flange (RWD only) |
| 34 | 7N135 | Output shaft flange anti-ting ring (RWD only) |
| 35 | 7085 | Output shaft nut (RWD only) |
| 36 | 7G100 | Manual control shaft-to-Transmission Range (TR) sensor roll pin |
| 37 | W712713-S442-S442 | Manual control lever nut |
| 38 | 7A256 | Manual control lever (model dependent) |
| 39 | 7C493 | Manual control shaft |
| 40 | 7H557 | Transmission Range (TR) sensor (model dependent) |
| 41 | 7D410 | Park pawl actuator rod |
| 42 | W716607 | Transmission Range (TR) sensor detent spring bolt |
| 43 | 7E332 | Transmission Range (TR) sensor detent spring |
| 44 | 7N134 | Front support assembly bolts (12 required) |
| 45 | 7G033 | Front support assembly |
| 46 | 7M157-C-C | B clutch (overdrive) snap ring |
| 47 | 7C576 | B clutch (overdrive) pressure plate |
| 48 | 7B442-A-A | B clutch (overdrive) steel plates (quantity model dependent) |
| 49 | 7B164 | B clutch (overdrive) friction plates (quantity model dependent) |
| 50 | 7J402 | B clutch (overdrive) separating springs (quantity model dependent) |
| 51 | 7B442-B-B | B clutch (overdrive) apply plate |
| 52 | 7G206 | One-Way Clutch (OWC) |
| 53 | 7G418 | B clutch (overdrive) piston |
| 54 | 7N169 | A clutch (intermediate) piston return spring snap ring |
| 55 | 7G297 | A clutch (intermediate) piston return spring |
| 56 | 7J015 | A clutch (intermediate) piston |
| 57 | 7F225 | A clutch (intermediate) piston inner seal |
| 58 | 7F224 | A clutch (intermediate) piston outer seal |
| 59 | 7B031 | Front support-to-case seal |
| 60 | 7M157-J-J | Torque converter hub seal snap ring |
| 61 | 7A248 | Torque converter hub seal |
| 62 | 7N134-C-C | Front support cover and seal assembly bolt |
| 63 | 7M157 | Front support cover and seal assembly snap ring |
| 64 | 7570 | Front support cover and seal assembly |
| 65 | 7F073 | Transmission fluid pump drive gear |
| 66 | 6651 | Transmission fluid pump idler gear |
| 67 | 7Z426 | Transmission fluid pump idler gear bearing |
| 68 | 7G090 | Stator support seal |
| 69 | -- | Clutch and planetary assembly |
| 70 | 7P080 | A clutch (intermediate) wave spring |
| 71 | 7A406 | A clutch (intermediate) apply plate (select fit) |
| 72 | 7F219 | A clutch (intermediate) friction plates (quantity model dependent) |
| 73 | 7F220 | A clutch (intermediate) steel plates (quantity model dependent) |
| 74 | 7G159 | A clutch (intermediate) separating springs (quantity model dependent) |
| 75 | 7B437 | A clutch (intermediate) pressure plate |
| 76 | 7J300 | Selective shim |
| 77 | 7H032 | Thrust bearing (T3) |
| 78 | 7M152-A-A | Thrust bearing (T9) |
| 79 | 7P198 | Output shaft and planetary carrier No. 4 assembly (model dependent) |
| 80 | 7D019 | Output shaft seals (2 required) |
| 81 | 7D146 | Thrust bearing (T10) |
| 82 | 7G100 | Park pawl actuator rod sleeve roll pin |
| 83 | 2N613 | Park pawl actuator rod sleeve |
| 84 | 2D330 | Park pawl actuator rod sleeve seals (2 required) |
| 85 | W715937 | Plug assembly transmission case |
| 86 | W716240 | Plug assembly park pawl shaft |
| 87 | 7D071 | Park pawl shaft |
| 88 | 7A441 | Park pawl |
| 89 | 7D070 | Park pawl return spring |
| 90 | 7052 | Output shaft seal (model dependent) |
| 91 | 7G355 | Thrust bearing (T11) (RWD only) |
| 92 | 7A433 | Thrust washer (RWD only) |
| 93 | 7A415-B-B | Output shaft bearing (outer) |
| 94 | 7B314 | Fluid passage sleeve |
| 95 | 7A415-A-A | Output shaft bearing (inner) |
| 96 | 7F337 | Manual control shaft seal |
| 97 | W715937 | Plug (line pressure tap) |
| 98 | 7G063 | Transmission case vent assembly |
| 99 | 7006 | Transmission case |
