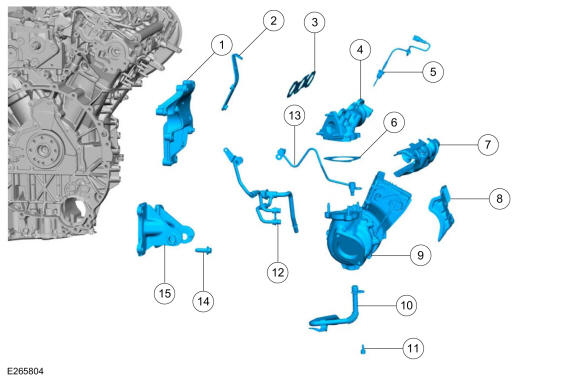

Exploded View Of RH of Engine
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 8D611 | RH FEAD bracket |
| 2 | 18481 | Heater hose support bracket |
| 3 | 9448 | RH exhaust manifold gasket |
| 4 | 9430 | RH exhaust manifold |
| 5 | 12B591 | EGRT (exhaust gas recirculation temperature) sensor |
| 6 | 9450 | Exhaust manifold-to-turbocharger gasket |
| 7 | 9N454 | RH exhaust manifold heat shield |
| 8 | 6K733 | Turbocharger heat shield |
| 9 | 6K682 | Turbocharger assembly |
| 10 | 6K673 | Turbocharger oil drain tube |
| 11 | W716088 | Turbocharger oil drain tube bolt |
| 12 | 8A506 | Coolant tube assembly |
| 13 | 6K679 | Turbocharger oil supply tube |
| 14 | W718444 | Engine mounting bracket bolt (4 required) |
| 15 | 6046 | Engine mounting bracket assembly |
