Exploded View Of Engine Upper
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.

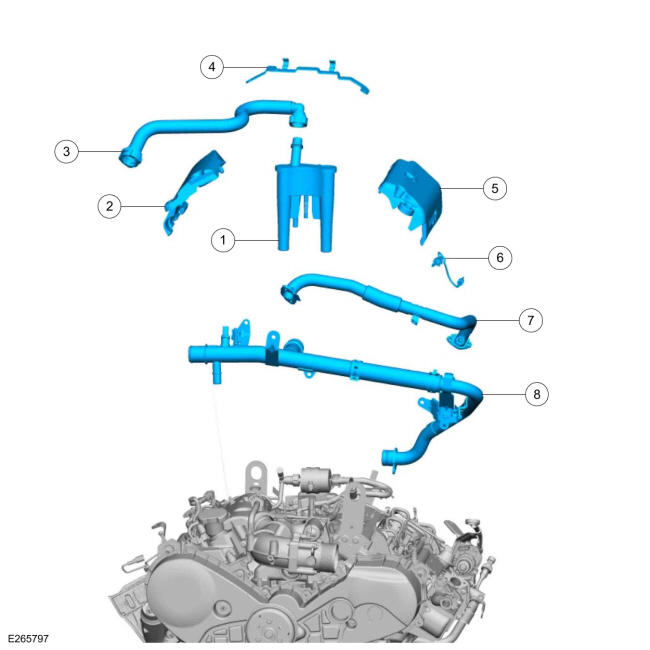

Engine Upper View 1
| Item | Part Number | Description |
|---|---|---|
| 1 | 6A785 | Crankcase vent oil separator |
| 2 | 9U550 | RH (right hand) fuel injector noise insulator |
| 3 | 6A886 | Crankcase vent oil separator hose |
| 4 | 6N081 | Engine cover bracket |
| 5 | 9U550 | LH (left hand) fuel injector noise insulator |
| 6 | 12B591 | EGRT (exhaust gas recirculation temperature) sensor |
| 7 | 9H449 | EGR (exhaust gas recirculation) outlet tube |
| 8 | 8555 | Coolant bypass tube and EGR cooler outlet hose assembly |

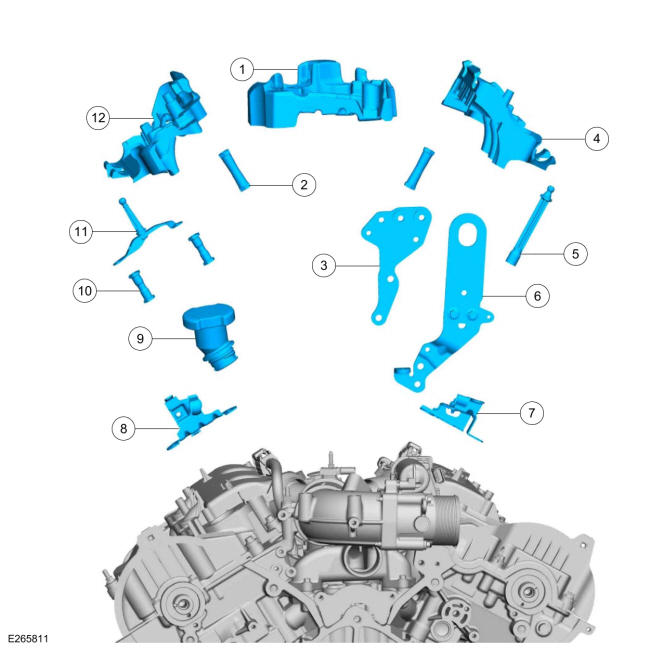

Engine Upper View 2
| Item | Part Number | Description |
|---|---|---|
| 1 | 9U550 | Fuel injection pump noise insulator |
| 2 | 6A970 | Engine cover stud (2 required) |
| 3 | 10356 | Engine cover rear bracket |
| 4 | 9U550 | LH fuel injector noise insulator |
| 5 | 6A962 | Engine cover stud assembly |
| 6 | 17K077 | Engine lifting front eye assembly |
| 7 | 9B394 | Fuel valve mounting bracket |
| 8 | 9C244 | Fuel tube return bracket |
| 9 | 6B612 | Oil fill pipe and cap assembly |
| 10 | 6A970 | Engine cover stud (2 required) |
| 11 | 6L010 | Engine side cover support bracket assembly |
| 12 | 9U550 | RH fuel injector noise insulator |
