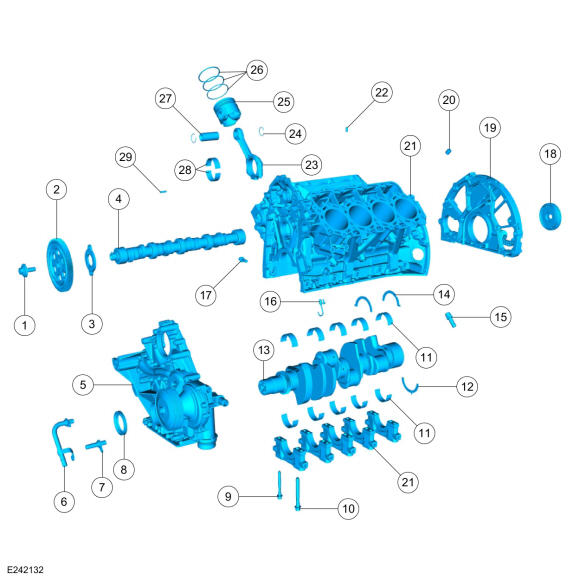

Exploded View Of Crankshaft, Cylinder Block, Pistons and Engine Covers
WARNING: This page is about a different car, the 2018 Ford F-550 Super Duty, 2018 Ford F-450 Super Duty, 2018 Ford F-350 Super Duty, and 2018 Ford F-250 Super Duty. However, it is still accessible from the selected car via links, so may be relevant.
| Item | Part Number | Description |
|---|---|---|
| 1 | 6279 | Camshaft gear bolt |
| 2 | 6A303 | Camshaft gear |
| 3 | 6269 | Camshaft thrust plate |
| 4 | 6250 | Camshaft |
| 5 | 6019 | Engine front cover |
| 6 | 7A030 | Transmission oil cooler coolant tube |
| 7 | 7A030 | Transmission oil cooler coolant tube |
| 8 | 6700 | Front crankshaft seal |
| 9 | 6345 | Crankshaft main bearing bolt (M12, inner) (10 required) |
| 10 | 6345 | Crankshaft main bearing bolt (M15, inner) (10 required) |
| 11 | 6D309 | Crankshaft bearing (5 required) |
| 12 | 6K302 | Crankshaft main bearing lower thrust washer |
| 13 | 6303 | Crankshaft |
| 14 | 6A341 | Crankshaft main bearing upper thrust washer (2 required) |
| 15 | 8592 | Oil cooler inlet connector |
| 16 | 6K868 | Piston cooling tube (8 required) |
| 17 | 6345 | Crankshaft main bearing side bolt (10 required) |
| 18 | 6701 | Crankshaft rear seal |
| 19 | 6D082 | Engine rear cover |
| 20 | 6A008 | Cylinder head dowel (4 required) |
| 21 | 6010 | Cylinder block |
| 22 | W706860 | Turbocharger alignment dowel (2 required) |
| 23 | 6200 | Connecting rod (8 required) |
| 24 | 6140 | Piston pin retaining ring (16 required) |
| 25 | 6108 | Piston (8 required) |
| 26 | 6148 | Piston ring set (8 required) |
| 27 | 6135 | Piston pin (8 required) |
| 28 | 6211 | Connecting rod bearing (8 required) |
| 29 | W525585 | Front cover roll pin |
