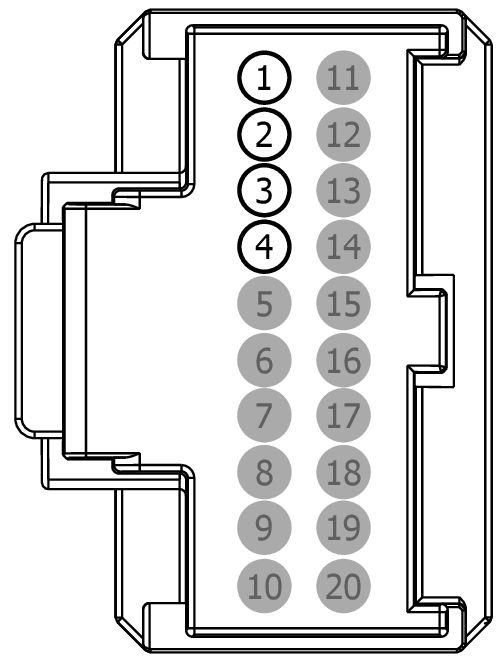

Connector End View (C4396B) - VEHICLE DYNAMICS MODULE (VDM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4396B | VEHICLE DYNAMICS MODULE (VDM) | GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *9U5T-14474-EB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CCD06 (VT-GY) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR RIGHT + | *9U5T-14474-EB | ||||
| 2 | RCD06 (BU-BN) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR RIGHT - | *9U5T-14474-EB | ||||
| 3 | CCD05 (GN-BU) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR LEFT + | *9U5T-14474-EB | ||||
| 4 | RCD05 (YE-BU) | 18 | CTRL MOD. - CCD # SOLENOID DAMPER REAR LEFT - | *9U5T-14474-EB | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | * | * | Not Used | N/A | ||||
| 16 | * | * | Not Used | N/A | ||||
| 17 | * | * | Not Used | N/A | ||||
| 18 | * | * | Not Used | N/A | ||||
| 19 | * | * | Not Used | N/A | ||||
| 20 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1449
Service Part Number:
FU2Z-14S411-ASA
Gauge:
20
Pin material:
Tin
Cavities:
20
Vehicle Uses:
- Radio - Amplifier
