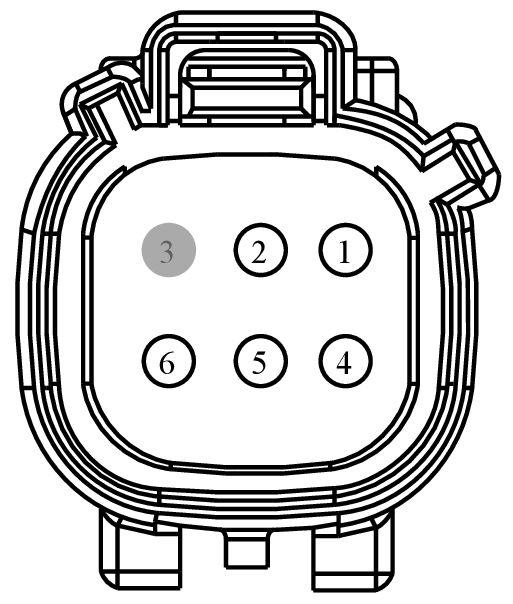

Connector End View (C4035) - REAR LAMP ASSEMBLY LH
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C4035 | REAR LAMP ASSEMBLY LH | DK GY | 13A409 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLS23 (GY-OG) | 22 | CTRL MOD. - TURN LAMP LEFT REAR | BU5T-14474-UA | ||||
| 2 | CLS10 (GN-BN) | 22 | CTRL MOD. - REVERSE LEFT OR COMMON | BU5T-14474-UA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CLS05 (BU-GY) | 22 | CTRL MOD. - PARK | BU5T-14474-UA | ||||
| 5 | CLS60 (BU-GN) | 22 | CTRL MOD. - STOP/TURN LEFT REDUNDANT | BU5T-14474-UA | ||||
| 6 | GD406 (BK-YE) | 20 | GROUND - FRAME REAR RIGHT | BU5T-14474-UA | ||||

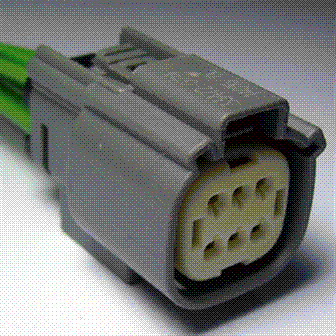

Available Pigtail Kits
Pigtail Kit Part Number WPT-1375
Service Part Number:
EU2Z-14S411-BA
Gauge:
16
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Module - NOX Sensor
