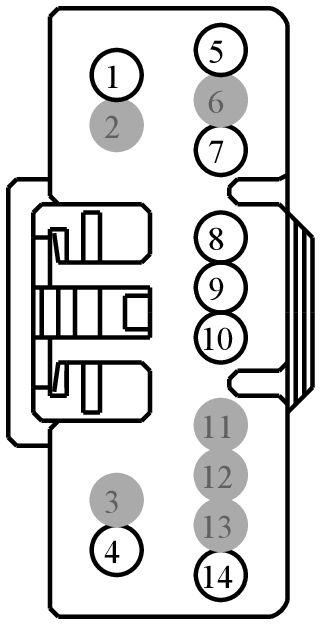

Connector End View (C3313B) - RUNNING BOARD CONTROL MODULE (RBM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3313B | RUNNING BOARD CONTROL MODULE (RBM) | BK | 14B079 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 5F9T-14474-BA | Not Available | |
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB89 (RD) | 16 | FUSE - 89 OR CIRCUIT BREAKER | 3M5T-14474-HBA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | GD348 (BK-YE) | 16 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 3M5T-14474-HBA | ||||
| 5 | CPR47 (GY-BN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR + | 5F9T-14474-BA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | 5F9T-14474-BA | ||||
| 8 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | 5F9T-14474-BA | ||||
| 9 | VPR43 (GY-BU) | 22 | SENSOR - POWER RUNNING BOARDS # DRIVER POSITION | 5F9T-14474-BA | ||||
| 10 | VPR46 (GY-OG) | 22 | SENSOR - POWER RUNNING BOARDS # PASSENGER POSITION | 5F9T-14474-BA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | RPR47 (BU-GN) | 22 | CTRL MOD. - POWER RUNNING BOARDS # SENSOR - | 5F9T-14474-BA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1169
Service Part Number:
BU2Z-14S411-PA
Gauge:
12 18
Pin material:
Tin (greased)
Cavities:
14
Vehicle Uses:
- Module - Running Board
