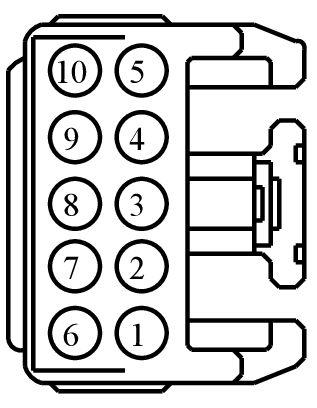

Connector End View (C3245) - FLOOR SHIFTER
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C3245 | FLOOR SHIFTER | LT GY | 14B079 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-DA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CDC41 (WH-BN) | 22 | SWITCH - SOLENOID KEY LOCK (INHIBIT REMOVAL) | AU5T-14474-DA | ||||
| 2 | CET52 (GN) | 22 | SWITCH - TRANSMISSION PARK DETECT | AU5T-14474-DA | ||||
| 3 | CET53 (BU-OG) | 22 | CTRL MOD. - POWERTRAIN # BRAKE SHIFT INTERLOCK | AU5T-14474-DA | ||||
| 4 | CDC74 (BU-GN) | 22 | CTRL MOD. - KEY INHIBIT | AU5T-14474-DA | ||||
| 5 | CET34 (BN-GN) | 22 | SWITCH - TRANSMISSION CONTROL / OVERDRIVE CANCEL (TCS) | AU5T-14474-DA | ||||
| 6 | CBP35 (YE-GY) | 22 | FUSE - 35 OR CIRCUIT BREAKER | AU5T-14474-DA | ||||
| 7 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | AU5T-14474-DA | ||||
| 8 | RE407 (YE-VT) | 22 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | AU5T-14474-DA | ||||
| 9 | CET43 (GY) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # UP (SST) | AU5T-14474-DA | ||||
| 10 | CET42 (GN-VT) | 22 | SWITCH - TRANSMISSION SELECT SHIFT # DOWN (SST) | AU5T-14474-DA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1037
Service Part Number:
1U2Z-14S411-BLB
Gauge:
14
Pin material:
Silver
Cavities:
10
Vehicle Uses:
- Inverter - DC to AC
- Module - Anti-theft
- Module - Heated Seat
- Module - Power Moonroof
- Radio - Amplifier
- Solenoid - Brake Shift Park Interlock
- Switch - Gear Shift Select/Neutral Safety
- Switch - Headlamp
- Switch - Heated Seat
- Switch - Moon Roof/Sun Roof
- Switch - Multifunction
- Switch - Overdrive Cancel
- Switch - Turn Signal
- Switch - Windshield Wiper / Washer
