Connector End View (C3134) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3134 | INLINE | NA | 14A69914A005 | Not Available | ||||

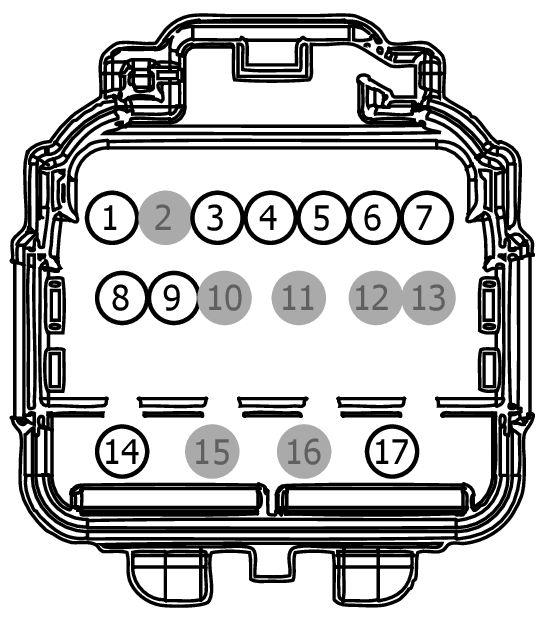

MALE
Harness
14A699

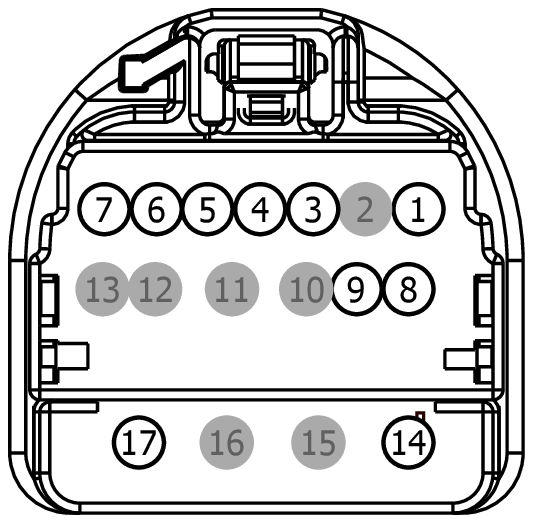

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-BAA | Not Available | |
| *8U5T-14421-DA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP36 (BU-BN) | 22 | 9U5T-14421-BA | |||
| 2 | * | * | N/A | |||
| 3 | CHS31 (YE-OG) | 22 | 9U5T-14421-BA | |||
| 4 | CHS80 (BU-OG) | 22 | 9U5T-14421-BA | |||
| 5 | CHS53 (WH-BN) | 22 | 9U5T-14421-BA | |||
| 6 | CHS52 (BU) | 22 | 9U5T-14421-BA | |||
| 7 | CHS49 (GN-BU) | 22 | 9U5T-14421-BA | |||
| 8 | CHS48 (YE) | 22 | 9U5T-14421-BA | |||
| 9 | GD312 (BK) | 22 | 9U5T-14421-BA | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | GD347 (BK-VT) | 20 | 8U5T-14421-DA | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP36 (BU-BN) | 22 | 8U5T-14474-BB | |||
| 2 | * | * | N/A | |||
| 3 | CHS31 (YE-OG) | 22 | 8U5T-14474-BB | |||
| 4 | CHS80 (BU-OG) | 22 | 8U5T-14474-BB | |||
| 5 | CHS53 (WH-BN) | 22 | 8U5T-14474-BB | |||
| 6 | CHS52 (BU) | 22 | 8U5T-14474-BB | |||
| 7 | CHS49 (GN-BU) | 22 | 8U5T-14474-BB | |||
| 8 | CHS48 (YE) | 22 | 8U5T-14474-BB | |||
| 9 | GD312 (BK) | 22 | 8U5T-14474-BB | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | * | * | N/A | |||
| 13 | * | * | N/A | |||
| 14 | GD347 (BK-VT) | 20 | BU5T-14474-BAA | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
