Connector End View (C3132) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3132 | INLINE | BN | 14B07914A005 | Not Available | ||||

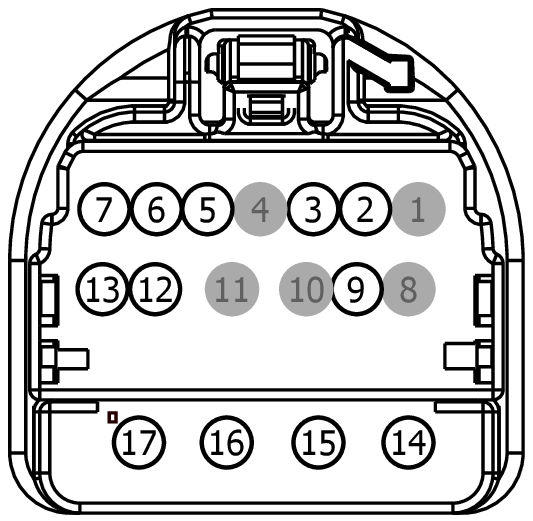

MALE
Harness
14B079

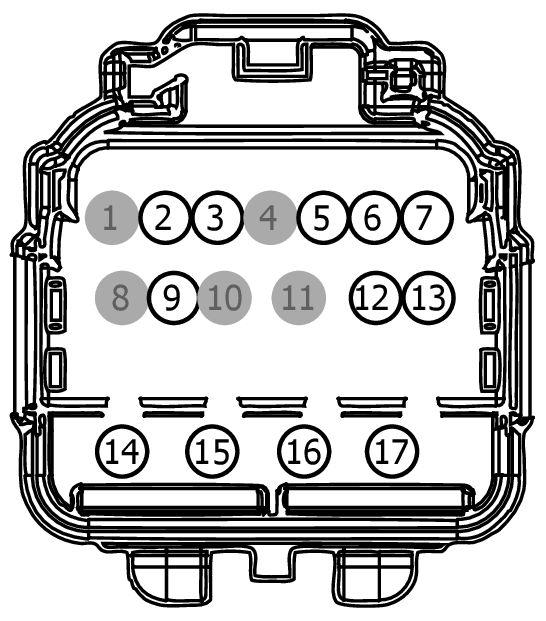

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *8U5T-14474-CB | Not Available | |
| BU5T-14474-BAA | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.5 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| EU5T-14474-EA | EU2Z-14474-AA | 2.8 |
| EU5T-14421-HA | EU2Z-14421-DA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | VDB07 (VT-OG) | 22 | 9U5T-14421-BA | |||
| 3 | VDB06 (GY-OG) | 22 | 9U5T-14421-BA | |||
| 4 | * | * | N/A | |||
| 5 | VPR43 (GY-BU) | 22 | 9U5T-14421-BA | |||
| 6 | CPR42 (WH) | 20 | 9U5T-14421-BA | |||
| 7 | CPR41 (BU-WH) | 20 | 9U5T-14421-BA | |||
| 8 | * | * | N/A | |||
| 9 | VPR46 (GY-OG) | 22 | 9U5T-14421-BA | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CPR45 (VT-GY) | 20 | AU5T-14421-DA | |||
| 13 | CPR44 (BN-WH) | 20 | AU5T-14421-DA | |||
| 14 | GD348 (BK-YE) | 16 | EU5T-14421-AA | |||
| 15 | RPR47 (BU-GN) | 22 | EU5T-14421-HA | |||
| 16 | CPR47 (GY-BN) | 22 | EU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | VDB07 (VT-OG) | 22 | *8U5T-14474-CB | |||
| 3 | VDB06 (GY-OG) | 22 | *8U5T-14474-CB | |||
| 4 | * | * | N/A | |||
| 5 | VPR43 (GY-BU) | 22 | 8U5T-14474-BB | |||
| 6 | CPR42 (WH) | 20 | 8U5T-14474-BB | |||
| 7 | CPR41 (BU-WH) | 20 | 8U5T-14474-BB | |||
| 8 | * | * | N/A | |||
| 9 | VPR46 (GY-OG) | 22 | 8U5T-14474-BB | |||
| 10 | * | * | N/A | |||
| 11 | * | * | N/A | |||
| 12 | CPR45 (VT-GY) | 20 | BU5T-14474-UA | |||
| 13 | CPR44 (BN-WH) | 20 | BU5T-14474-UA | |||
| 14 | GD238 (BK-WH) | 16 | EU5T-14474-EA | |||
| 15 | RPR47 (BU-GN) | 22 | BU5T-14474-BAA | |||
| 16 | CPR47 (GY-BN) | 22 | BU5T-14474-BAA | |||
