Connector End View (C3047) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3047 | INLINE | GY | 14A00514633 | Not Available | ||||

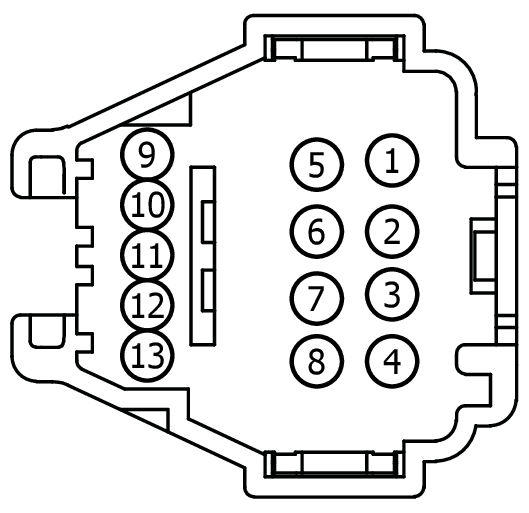

MALE
Harness
14A005

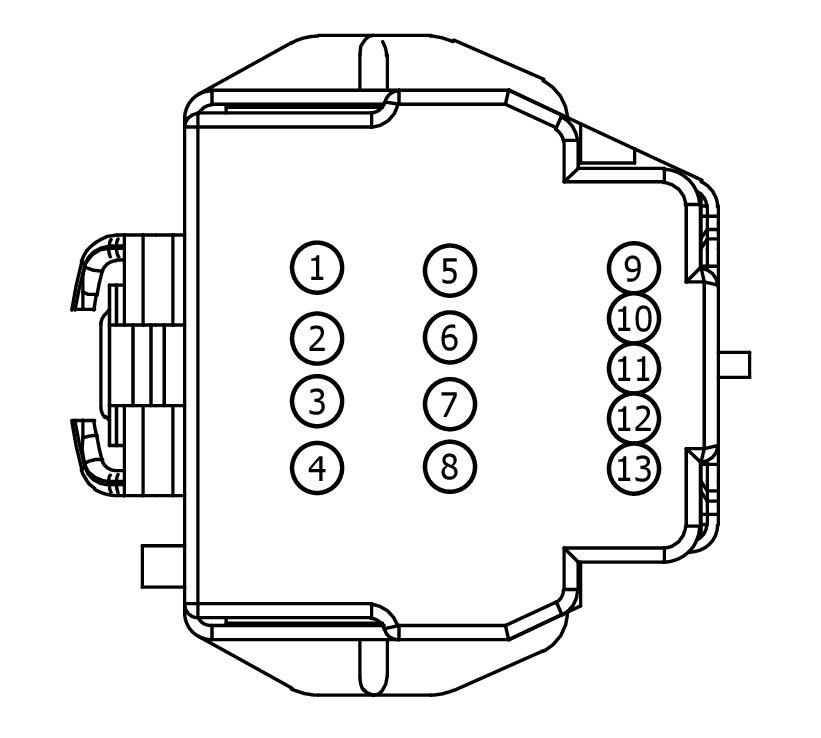

FEMALE
Harness
14633
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-ABB | Not Available | |
| AU5T-14474-DA | Not Available | |
| AU5T-14421-DA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR188 (VT-GN) | 20 | AU5T-14421-DA | |||
| 2 | RR188 (WH-VT) | 20 | AU5T-14421-DA | |||
| 3 | VME09 (WH-GN) | 18 | AU5T-14421-EA|AU5T-14421-DA | |||
| 3 | VME09 (WH-GN) | 22 | AU5T-14421-EA|AU5T-14421-DA | |||
| 4 | RME09 (BN-YE) | 18 | AU5T-14421-EA|AU5T-14421-DA | |||
| 4 | RME09 (BN-YE) | 22 | AU5T-14421-EA|AU5T-14421-DA | |||
| 5 | CBP38 (GY-BU) | 14 | 8U5T-14421-CA | |||
| 6 | CPW14 (VT-WH) | 22 | 97BG-14421-ABB | |||
| 7 | CPL36 (GN) | 22 | AU5T-14421-DA | |||
| 8 | GD347 (BK-VT) | 14 | 8U5T-14421-CA | |||
| 9 | CR120 (BU-OG) | 20 | 9U5T-14421-BA | |||
| 10 | RR120 (BN-GN) | 20 | 9U5T-14421-BA | |||
| 11 | CPW16 (BU-OG) | 22 | DU5T-14421-FA | |||
| 12 | CPW15 (YE) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR188 (VT-GN) | 20 | 97BG-14474-AAB | |||
| 2 | RR188 (WH-VT) | 20 | 97BG-14474-AAB | |||
| 3 | VME09 (WH-GN) | 20 | AU5T-14474-DA | |||
| 4 | RME09 (BN-YE) | 20 | AU5T-14474-DA | |||
| 5 | CBP38 (GY-BU) | 14 | F8VB-14474-AA | |||
| 6 | CPW14 (VT-WH) | 20 | AU5T-14474-DA | |||
| 7 | CPL36 (GN) | 20 | AU5T-14474-DA | |||
| 8 | GD347 (BK-VT) | 14 | F8VB-14474-AA | |||
| 9 | CR120 (BU-OG) | 20 | 9U5T-14474-DB | |||
| 10 | RR120 (BN-GN) | 20 | 9U5T-14474-DB | |||
| 11 | CPW16 (BU-OG) | 20 | 9U5T-14474-DB | |||
| 12 | CPW15 (YE) | 20 | 9U5T-14474-DB | |||
