Connector End View (C3007) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C3007 | INLINE | GY | 14A00514632 | Not Available | ||||

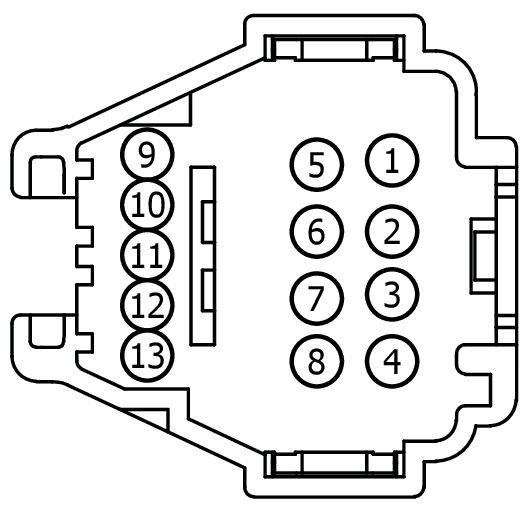

MALE
Harness
14A005

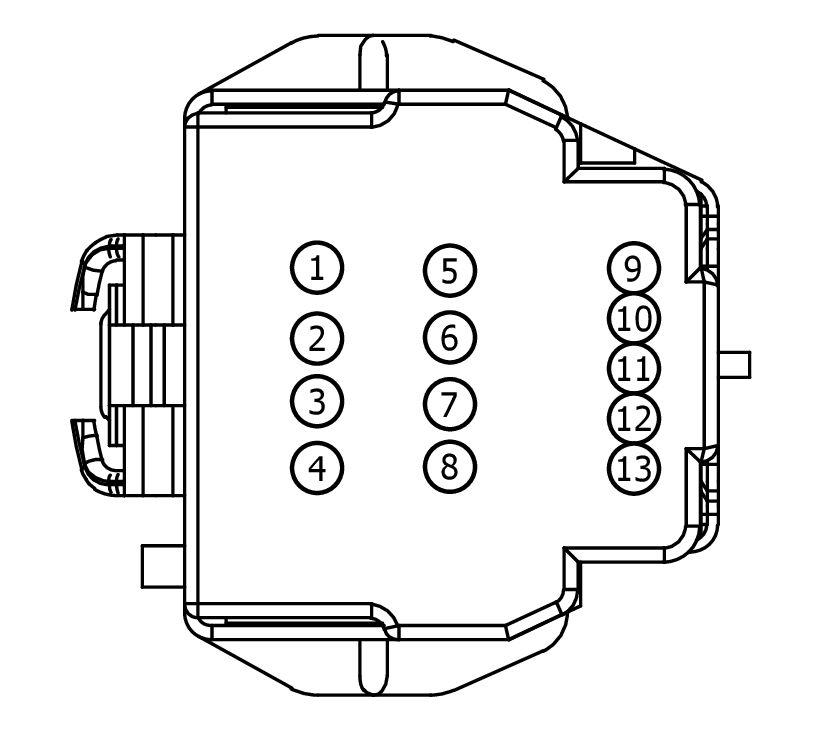

FEMALE
Harness
14632
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-DA | Not Available | |
| AU5T-14421-EA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-CA | EU2Z-14421-DA | 2.8 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.5 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| F8VB-14474-AA | EU2Z-14474-AB | 2.8 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR179 (BU) | 20 | AU5T-14421-DA | |||
| 2 | RR179 (GY-BU) | 20 | AU5T-14421-DA | |||
| 3 | VME12 (BN-WH) | 18 | AU5T-14421-EA | |||
| 4 | RME12 (BN-BU) | 18 | AU5T-14421-EA | |||
| 5 | CBP38 (GY-BU) | 14 | 8U5T-14421-CA | |||
| 6 | CPW14 (VT-WH) | 22 | AU5T-14421-DA | |||
| 7 | CPL39 (YE) | 22 | AU5T-14421-DA | |||
| 8 | GD348 (BK-YE) | 14 | 8U5T-14421-CA | |||
| 9 | CR122 (WH-OG) | 20 | 9U5T-14421-BA | |||
| 10 | RR122 (BN) | 20 | 9U5T-14421-BA | |||
| 11 | CPW18 (GY-VT) | 22 | DU5T-14421-FA | |||
| 12 | CPW17 (BN-GN) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CR179 (BU) | 20 | 97BG-14474-AAB | |||
| 2 | RR179 (GY-BU) | 20 | 97BG-14474-AAB | |||
| 3 | VME12 (BN-WH) | 20 | AU5T-14474-DA | |||
| 4 | RME12 (BN-BU) | 20 | AU5T-14474-DA | |||
| 5 | CBP38 (GY-BU) | 14 | F8VB-14474-AA | |||
| 6 | CPW14 (VT-WH) | 20 | AU5T-14474-DA | |||
| 7 | CPL39 (YE) | 20 | AU5T-14474-DA | |||
| 8 | GD348 (BK-YE) | 14 | F8VB-14474-AA | |||
| 9 | CR122 (WH-OG) | 20 | 9U5T-14474-DB | |||
| 10 | RR122 (BN) | 20 | 9U5T-14474-DB | |||
| 11 | CPW18 (GY-VT) | 20 | 9U5T-14474-DB | |||
| 12 | CPW17 (BN-GN) | 20 | 9U5T-14474-DB | |||
