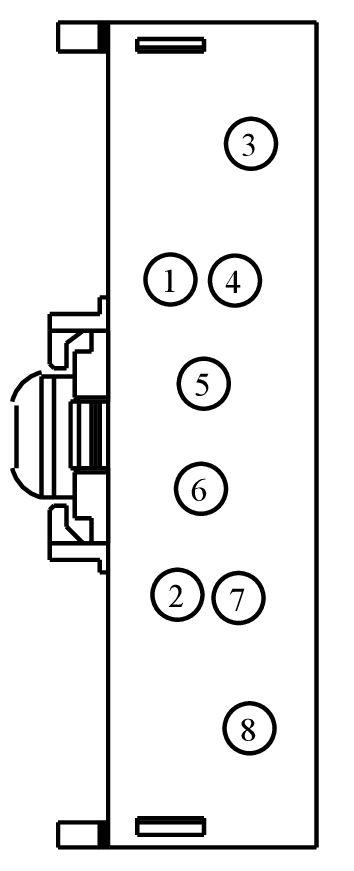

Connector End View (C2513) - DIRECT CURRENT/DIRECT CURRENT (DC/DC) CONVERTER CONTROL MODULE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2513 | DIRECT CURRENT/DIRECT CURRENT (DC/DC) CONVERTER CONTROL MODULE | BN | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| 97BG-14474-CBA | JU2Z-14474-AB | 6.3 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | VDB04 (BU) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED HIGH | *9U5T-14474-MA|9U5T-14474-MA | ||||
| 2 | CE170 (WH-BU) | 22 | CTRL MOD. - POWERTRAIN # ENGINE START SIGNAL | 3F2T-14474-SA | ||||
| 3 | SB101 (RD) | 16 | FUSE - 41 OR CIRCUIT BREAKER | 97BG-14474-CAA | ||||
| 4 | VDB05 (WH) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED LOW | *9U5T-14474-MA|9U5T-14474-MA | ||||
| 5 | CBBB3 (WH-BN) | 22 | FUSE - 15 OR CIRCUIT BREAKER | 3M5T-14474-HAA | ||||
| 6 | GD132 (BK-VT) | 14 | GROUND - HEADLAMP PANEL/GOR RIGHT # 2ND POINT | 97BG-14474-BCA | ||||
| 7 | CBB15 (BN-BU) | 22 | FUSE - 15 OR CIRCUIT BREAKER | 3F2T-14474-SA | ||||
| 8 | SBB41 (RD) | 14 | FUSE - 41 OR CIRCUIT BREAKER | 97BG-14474-CBA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1532
Service Part Number:
JU2Z-14S411-ABA
Gauge:
12 14 20
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Module - Direct Current/Direct Current Converter
