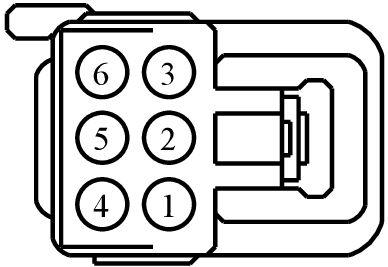

Connector End View (C2506B) - SPOT LAMP CONTROL MODULE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2506B | SPOT LAMP CONTROL MODULE | GN | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14474-AAB | DU2Z-14474-DA | 1.5 |
| 97BG-14474-ABB | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB78 (BN-RD) | 22 | FUSE - 78 OR CIRCUIT BREAKER | 97BG-14474-ABB | ||||
| 2 | CLF76 (GY-OG) | 22 | CTRL MOD. - SPOTLIGHT ENABLE | 97BG-14474-AAB | ||||
| 3 | SBB78 (BN-RD) | 22 | FUSE - 78 OR CIRCUIT BREAKER | 97BG-14474-AAB | ||||
| 4 | CLF72 (BN) | 22 | CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT LEFT | 97BG-14474-AAB | ||||
| 5 | GD216 (BK-VT) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE # 3RD POINT | 97BG-14474-AAB | ||||
| 6 | CLF75 (VT-BN) | 22 | CTRL MOD. - SPOTLIGHT # LAMP SPOTLIGHT RIGHT | 97BG-14474-AAB | ||||

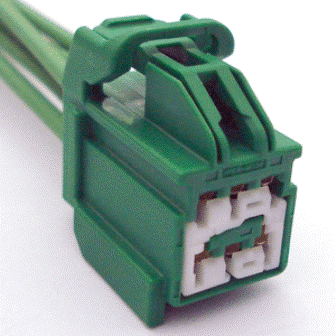

Available Pigtail Kits
Pigtail Kit Part Number WPT-1032
Service Part Number:
9U2Z-14S411-XA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat
