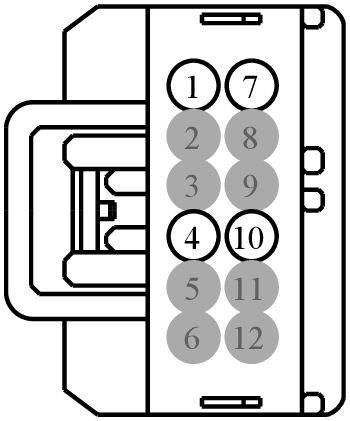

Connector End View (C2506A) - SPOT LAMP CONTROL MODULE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2506A | SPOT LAMP CONTROL MODULE | NA | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CLF70 (GN) | 22 | SWITCH - SPOTLIGHT # ON/OFF LEFT | 3F2T-14474-SA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CLF71 (VT-WH) | 22 | CTRL MOD. - SPOTLIGHT # INDICATOR LEFT | 3F2T-14474-SA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | CLF73 (BN-GN) | 22 | SWITCH - SPOTLIGHT # ON/OFF RIGHT | 3F2T-14474-SA | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | CLF74 (WH-GN) | 22 | CTRL MOD. - SPOTLIGHT # INDICATOR RIGHT | 3F2T-14474-SA | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
Available Pigtail Kits

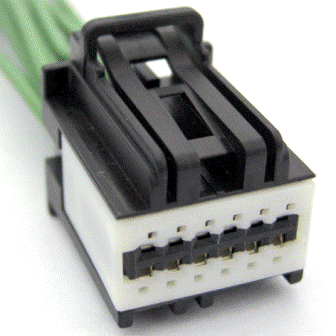

Pigtail Kit Part Number WPT-930
Service Part Number:
9U2Z-14S411-DA
Gauge:
18
Pin material:
Silver
Cavities:
12
Vehicle Uses:
- Module - Climate Control Seat
- Module - Heated Seat (Rear)
