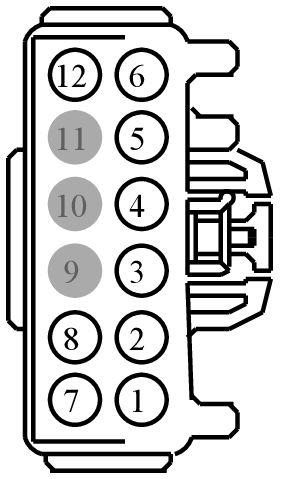

Connector End View (C2498C) - TRAILER MODULE (TRM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2498C | TRAILER MODULE (TRM) | LT GY | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HBA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CAT06 (YE) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL LEFT (COLOR TO SAE 1239) | 3M5T-14474-HBA | ||||
| 2 | LAT30 (YE-GY) | 22 | SWITCH - TRAILER BACKING ASSIST+ | 3M5T-14474-HAA | ||||
| 3 | CAT14 (OG) | 16 | RELAY - TRAILER TOW BATTERY CHARGING (COLOR TO SAE 1239) | 3M5T-14474-HBA | ||||
| 4 | VAT30 (VT-GN) | 22 | SWITCH - TRAILER BACKING ASSIST SIGNAL | 3M5T-14474-HAA | ||||
| 5 | RAT30 (BU-BN) | 22 | SWITCH - TRAILER BACKING ASSIST- | 3M5T-14474-HAA | ||||
| 6 | CAT39 (GN-VT) | 22 | CTRL MOD. - TRAILER TOW # INDICATOR TRAILER BACKING ASSIST | 3M5T-14474-HAA | ||||
| 7 | LAT38 (BU-OG) | 22 | SWITCH - TRAILER BACKING ASSIST # ENABLE | 3M5T-14474-HAA | ||||
| 8 | CAT09 (GN) | 16 | CTRL MOD. - TRAILER TOW # TURN SIGNAL RIGHT (COLOR TO SAE 1239) | 3M5T-14474-HBA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | CAT11 (BN) | 20 | CTRL MOD. - TRAILER TOW # PARK LAMPS (COLOR TO SAE 1239) | 3M5T-14474-HAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-396
Service Part Number:
3U2Z-14S411-BKA
Gauge:
12
Pin material:
Tin
Cavities:
12
Vehicle Uses:
- Module - Liftgate
- Switch - Headlamp
- Switch - Seat (driver)
- Switch - Seat (passenger)
