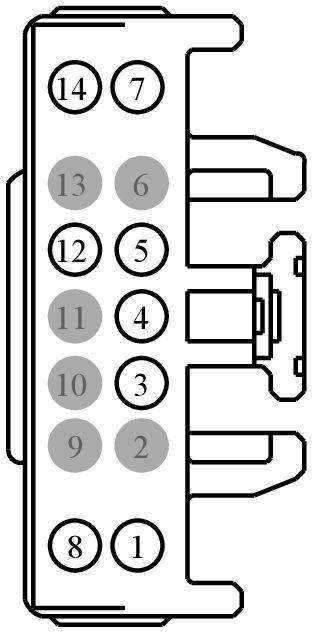

Connector End View (C2406) - HEATED STEERING WHEEL MODULE (HSWM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2406 | HEATED STEERING WHEEL MODULE (HSWM) | LT GY | 14401 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *97BG-14474-ABB | Not Available | |
| AU5T-14474-DA | Not Available | |
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBP36 (BU-BN) | 20 | FUSE - 36 OR CIRCUIT BREAKER | 3M5T-14474-HAA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | VDB07 (VT-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED LOW | *97BG-14474-ABB | ||||
| 4 | VDB06 (GY-OG) | 22 | CONNECTOR - DIAGNOSTIC # CAN BUS MEDIUM SPEED HIGH | *97BG-14474-ABB | ||||
| 5 | VHS81 (GN-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL + | AU5T-14474-DA | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | RHS72 (YE-GY) | 22 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT - | 3M5T-14474-HAA | ||||
| 8 | CHS72 (YE-BU) | 22 | CTRL MOD. - HEATER STEERING WHEEL # HEATER ELEMENT + | 3M5T-14474-HAA | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | RHS81 (VT-WH) | 22 | THERMISTOR - HEATED STEERING WHEEL - | AU5T-14474-DA | ||||
| 13 | * | * | Not Used | N/A | ||||
| 14 | GD214 (BK-BU) | 22 | GROUND - INSTRUMENT PANEL STRUCTURE | 3M5T-14474-HAA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-955
Service Part Number:
3U2Z-14S411-BJAC
Gauge:
12 14 16
Pin material:
Tin & Silver
Cavities:
14
Vehicle Uses:
- Connector - Inline
