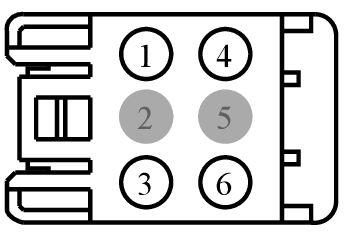

Connector End View (C2293B) - DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C2293B | DIRECT CURRENT/ALTERNATING CURRENT (DC/AC) INVERTER | OG | 14A005 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| *3M5T-14474-HCA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LYA03 (YE-VT) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR + | *3M5T-14474-HAA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | HYA02 (OG-WH) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | *3M5T-14474-HCA | ||||
| 3 | HYA02 (OG-WH) | 16 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT B (AC B) | *3M5T-14474-HCA | ||||
| 4 | RYA03 (BU-BN) | 22 | CTRL MOD. - DC/AC INVERTER # LED INDICATOR - | *3M5T-14474-HBA | ||||
| 5 | * | * | Not Used | N/A | ||||
| 6 | HYA01 (OG-GN) | 18 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | *3M5T-14474-HCA | ||||
| 6 | HYA01 (OG-GN) | 16 | CTRL MOD. - DC/AC INVERTER # ALTERNATING CURRENT OUTPUT A (AC A) | *3M5T-14474-HCA | ||||

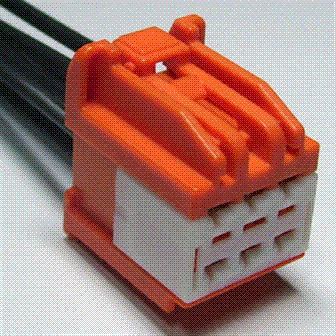

Available Pigtail Kits
Pigtail Kit Part Number WPT-1330
Service Part Number:
DU2Z-14S411-HA
Gauge:
14
Pin material:
Tin
Cavities:
6
Vehicle Uses:
- Inverter - DC to AC
