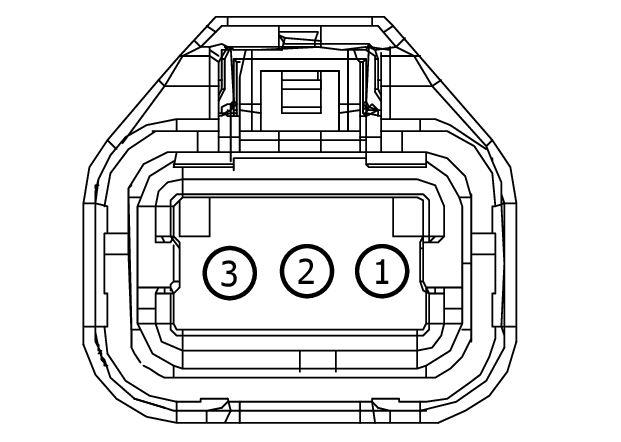

Connector End View (C1999) - WASTEGATE VACUUM SENSOR
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1999 | WASTEGATE VACUUM SENSOR | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-KA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | LE238 (GY) | 18 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR + | AU5T-14474-KA | ||||
| 2 | RE238 (BU-BN) | 18 | CTRL MOD. - POWERTRAIN # FUEL RAIL PRESSURE SENSOR - | AU5T-14474-KA | ||||
| 3 | LE329 (BU) | 18 | CTRL MOD. - POWERTRAIN # MANIFOLD PRESSURE SENSOR (MAP) + | AU5T-14474-KA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1588
Service Part Number:
KU2Z-14S411-EA
Gauge:
18
Pin material:
Tin
Cavities:
3
Vehicle Uses:
- Sensor - Wastegate Pressure
