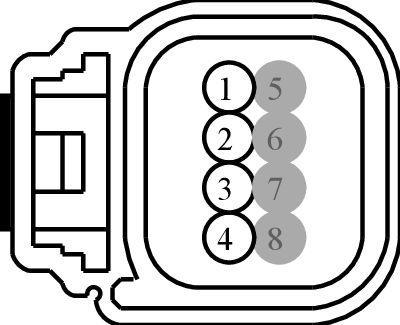

Connector End View (C1897) - CRUISE CONTROL MODULE (CCM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1897 | CRUISE CONTROL MODULE (CCM) | BK | 15K867/14C212 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 9U5T-14474-LA|3F2T-14474-SA | Not Available | |
| | | Not Available | |
| 3F2T-14474-SA|9U5T-14474-LA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB13 (GY-BN) | 22 | FUSE - 13 OR CIRCUIT BREAKER | 9U5T-14474-LA|3F2T-14474-SA | ||||
| 2 | VMF05 (GY-BU) | 22 | CTRL MOD. - FORWARD SENSING # FORWARD LOOKING RADAR CAN BUS LOW | 3F2T-14474-SA|9U5T-14474-LA | ||||
| 3 | VMF04 (BN-BU) | 22 | CTRL MOD. - FORWARD SENSING # FORWARD LOOKING RADAR CAN BUS HIGH | 9U5T-14474-LA|3F2T-14474-SA | ||||
| 4 | GD131 (BK-GY) | 22 | GROUND - HEADLAMP PANEL/GOR RIGHT | 3F2T-14474-SA|9U5T-14474-LA | ||||
| 5 | * | * | Not Used | | | ||||
| 6 | * | * | Not Used | N/A | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1198
Service Part Number:
4U2Z-14S411-LC
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Module - Remote Keyless Entry
- Switch - Keyless Entry
