Connector End View (C1831) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1831 | INLINE | BK | 1552512A581 | Not Available | ||||

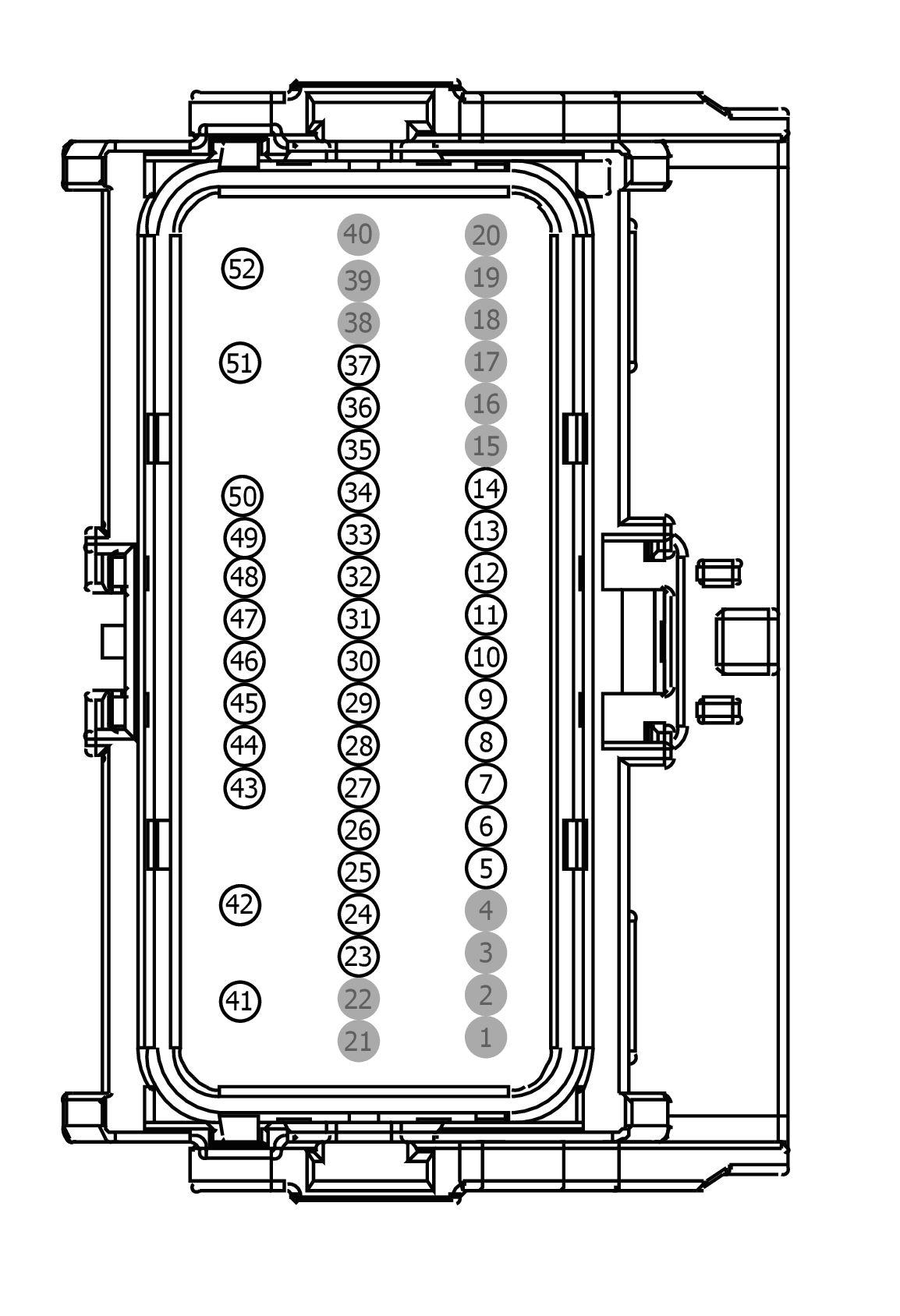

MALE
Harness
15525

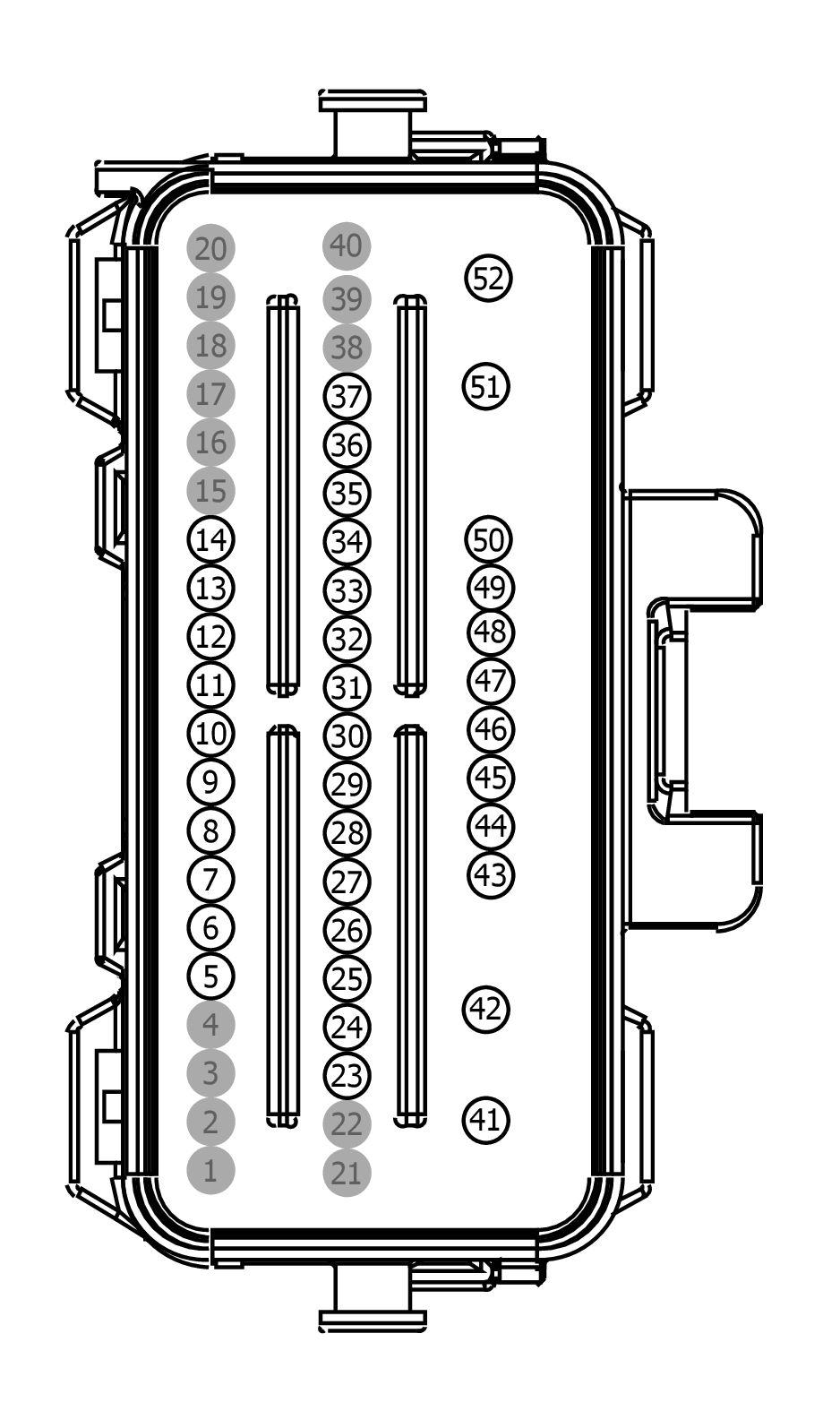

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| AU5T-14474-CA | Not Available | |
| CU5T-14474-EB | DU2Z-14474-CA | 0.64 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| DU5T-14474-TAB | DU2Z-14474-CA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| AU5T-14421-EA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VDB04 (BU) | 20 | 9U5T-14421-BA | |||
| 6 | VDB05 (WH) | 20 | 9U5T-14421-BA | |||
| 7 | CBB16 (BU-GN) | 20 | 9U5T-14421-BA | |||
| 8 | CET40 (GN-OG) | 20 | 9U5T-14421-BA | |||
| 9 | RCF09 (BN-WH) | 20 | 9U5T-14421-BA | |||
| 10 | CCF03 (GY-BN) | 20 | 9U5T-14421-BA | |||
| 11 | CCF14 (GN-OG) | 20 | 9U5T-14421-BA | |||
| 12 | CCF15 (BN-YE) | 20 | 9U5T-14421-BA | |||
| 13 | CCF16 (VT-GN) | 20 | 9U5T-14421-BA | |||
| 14 | CCF17 (WH-OG) | 20 | 9U5T-14421-BA | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | CET34 (BN-GN) | 20 | 9U5T-14421-BA | |||
| 24 | RE406 (GY-VT) | 20 | 9U5T-14421-BA | |||
| 25 | VE474 (BU-GN) | 20 | 9U5T-14421-BA | |||
| 26 | VE475 (WH-VT) | 20 | 9U5T-14421-BA | |||
| 27 | CET42 (GN-VT) | 20 | 9U5T-14421-BA | |||
| 28 | CET43 (GY) | 20 | 9U5T-14421-BA | |||
| 29 | LE424 (YE-GN) | 20 | 9U5T-14421-BA | |||
| 30 | LE424 (YE-GN) | 20 | 9U5T-14421-BA | |||
| 31 | VE722 (BN) | 20 | 9U5T-14421-BA | |||
| 32 | VE723 (GN-VT) | 20 | 9U5T-14421-BA | |||
| 33 | VE788 (BU-WH) | 20 | 9U5T-14421-BA | |||
| 34 | VE787 (WH-OG) | 20 | 9U5T-14421-BA | |||
| 35 | VDB04 (BU) | 20 | 9U5T-14421-BA | |||
| 36 | VDB05 (WH) | 20 | 9U5T-14421-BA | |||
| 37 | RE407 (YE-VT) | 20 | 9U5T-14421-BA | |||
| 38 | * | * | N/A | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | CCF07 (BN-GN) | 16 | 8U5T-14421-DA | |||
| 42 | CCF08 (GY-OG) | 16 | 8U5T-14421-DA | |||
| 43 | RE731 (WH-OG) | 18 | AU5T-14421-EA | |||
| 44 | CE233 (WH-OG) | 18 | AU5T-14421-EA | |||
| 45 | VE731 (YE-GN) | 18 | AU5T-14421-EA | |||
| 46 | VE733 (WH) | 18 | AU5T-14421-EA | |||
| 47 | CE234 (BU-WH) | 18 | AU5T-14421-EA | |||
| 48 | RE733 (GN) | 18 | AU5T-14421-EA | |||
| 49 | CBK02 (GN) | 18 | AU5T-14421-EA | |||
| 50 | CBK02 (GN) | 18 | AU5T-14421-EA | |||
| 51 | CBB98 (GY-OG) | 16 | 8U5T-14421-DA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | * | * | N/A | |||
| 2 | * | * | N/A | |||
| 3 | * | * | N/A | |||
| 4 | * | * | N/A | |||
| 5 | VDB04 (BU) | 22 | DU5T-14474-TAB | |||
| 6 | VDB05 (WH) | 22 | DU5T-14474-TAB | |||
| 7 | CBB16 (BU-GN) | 22 | DU5T-14474-TAB | |||
| 8 | CET40 (GN-OG) | 22 | DU5T-14474-TAB | |||
| 9 | RCF09 (BN-WH) | 22 | DU5T-14474-TAB | |||
| 10 | CCF03 (GY-BN) | 20 | CU5T-14474-EB | |||
| 11 | CCF14 (GN-OG) | 22 | DU5T-14474-TAB | |||
| 12 | CCF15 (BN-YE) | 22 | DU5T-14474-TAB | |||
| 13 | CCF16 (VT-GN) | 22 | DU5T-14474-TAB | |||
| 14 | CCF17 (WH-OG) | 22 | DU5T-14474-TAB | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | * | * | N/A | |||
| 19 | * | * | N/A | |||
| 20 | * | * | N/A | |||
| 21 | * | * | N/A | |||
| 22 | * | * | N/A | |||
| 23 | CET34 (BN-GN) | 22 | DU5T-14474-TAB | |||
| 24 | RE406 (GY-VT) | 22 | DU5T-14474-TAB | |||
| 25 | VE474 (BU-GN) | 22 | DU5T-14474-TAB | |||
| 26 | VE475 (WH-VT) | 22 | DU5T-14474-TAB | |||
| 27 | CET42 (GN-VT) | 22 | DU5T-14474-TAB | |||
| 28 | CET43 (GY) | 22 | DU5T-14474-TAB | |||
| 29 | LE424 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 30 | LE424 (YE-GN) | 22 | DU5T-14474-TAB | |||
| 31 | VE722 (BN) | 22 | DU5T-14474-TAB | |||
| 32 | VE723 (GN-VT) | 22 | DU5T-14474-TAB | |||
| 33 | VE788 (BU-WH) | 22 | DU5T-14474-TAB | |||
| 34 | VE787 (WH-OG) | 22 | DU5T-14474-TAB | |||
| 35 | VDB04 (BU) | 22 | DU5T-14474-TAB | |||
| 36 | VDB05 (WH) | 22 | DU5T-14474-TAB | |||
| 37 | RE407 (YE-VT) | 22 | DU5T-14474-TAB | |||
| 38 | * | * | N/A | |||
| 39 | * | * | N/A | |||
| 40 | * | * | N/A | |||
| 41 | CCF07 (BN-GN) | 16 | F8VB-14474-BA | |||
| 42 | CCF08 (GY-OG) | 16 | F8VB-14474-BA | |||
| 43 | RE731 (WH-OG) | 18 | AU5T-14474-CA | |||
| 44 | CE233 (WH-OG) | 18 | AU5T-14474-CA | |||
| 45 | VE731 (YE-GN) | 18 | AU5T-14474-CA | |||
| 46 | VE733 (WH) | 18 | AU5T-14474-CA | |||
| 47 | CE234 (BU-WH) | 18 | AU5T-14474-CA | |||
| 48 | RE733 (GN) | 18 | AU5T-14474-CA | |||
| 49 | CBK02 (GN) | 18 | AU5T-14474-CA | |||
| 50 | CBK02 (GN) | 18 | AU5T-14474-CA | |||
| 51 | CBB98 (GY-OG) | 16 | F8VB-14474-BA | |||
