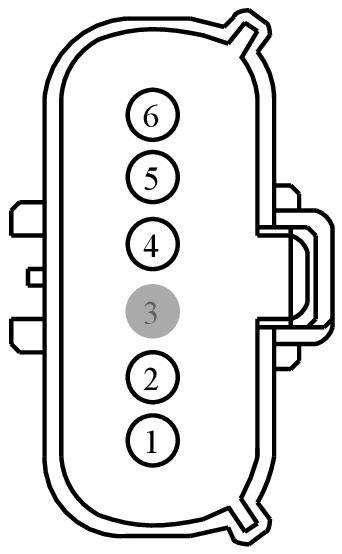

Connector End View (C1717) - TRANSMISSION FLUID AUXILIARY PUMP
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1717 | TRANSMISSION FLUID AUXILIARY PUMP | BK | 15525 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7U5T-14474-TA | DU2Z-14474-DA | 1.5 |
| CU5T-14474-NA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | SBB82 (YE-RD) | 16 | FUSE - 82 OR CIRCUIT BREAKER | 7U5T-14474-TA | ||||
| 2 | CBB98 (GY-OG) | 20 | FUSE - 98 OR CIRCUIT BREAKER | CU5T-14474-NA | ||||
| 3 | * | * | Not Used | N/A | ||||
| 4 | CET85 (GY-OG) | 20 | CTRL MOD. - POWERTRAIN # AUTOMATIC TRANSMISSION FLUID PUMP CONTROL | CU5T-14474-NA | ||||
| 5 | VET86 (YE-GY) | 20 | CTRL MOD. - POWERTRAIN # AUTOMATIC TRANSMISSION FLUID PUMP MONITOR | CU5T-14474-NA | ||||
| 6 | GD113 (BK-YE) | 16 | GROUND - COWL TOP RIGHT | 7U5T-14474-TA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-944
Service Part Number:
9U2Z-14S411-NA
Gauge:
14
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Connector - Inline
