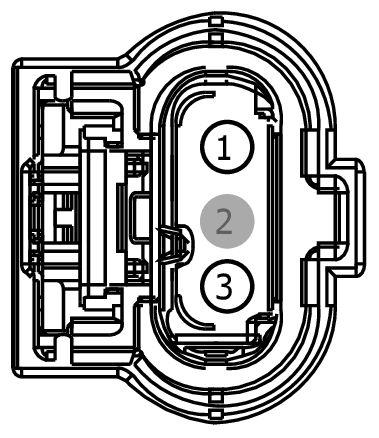

Connector End View (C1603) - IGNITION COIL-ON-PLUG 3
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1603 | IGNITION COIL-ON-PLUG 3 | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBK04 (VT) | 18 | FUSE - 35 OR CIRCUIT BREAKER (VPWR 4) | EU5T-14474-GAB | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CE305 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # IGNITION COIL ON PLUG ASSEMBLY 3 (COP-C) | EU5T-14474-GAB | ||||

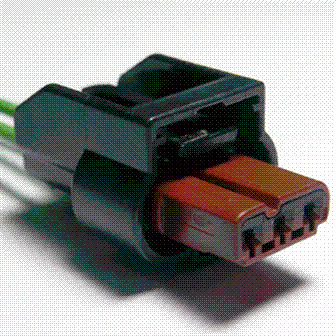

Available Pigtail Kits
Pigtail Kit Part Number WPT-1502
Service Part Number:
HU2Z-14S411-JA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
