Connector End View (C1595) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1595 | INLINE | BK | 1440615525 | See Below | ||||

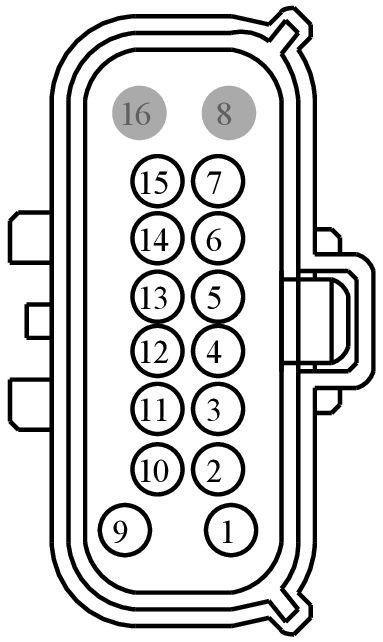

MALE
Harness
14406

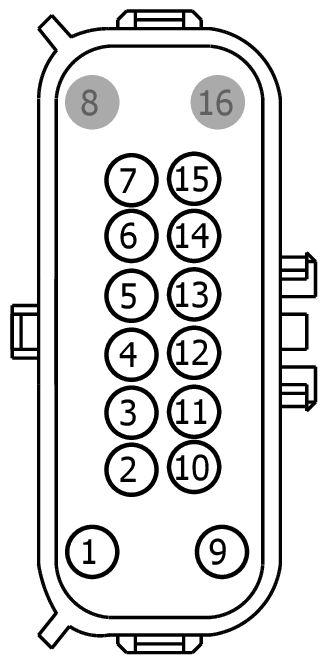

FEMALE
Harness
15525
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 1F1T-14421-GA | EU2Z-14421-FA | 2.8 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| 1F1T-14474-GA | DU2Z-14474-FA | 2.8 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB83 (BU-RD) | 18 | 1F1T-14421-GA | |||
| 2 | VE722 (BN) | 20 | 2L1T-14421-CA | |||
| 3 | CET43 (GY) | 20 | 2L1T-14421-CA | |||
| 4 | CET42 (GN-VT) | 20 | 2L1T-14421-CA | |||
| 5 | VE474 (BU-GN) | 20 | 2L1T-14421-CA | |||
| 6 | VE475 (WH-VT) | 20 | 2L1T-14421-CA | |||
| 7 | CET40 (GN-OG) | 20 | 2L1T-14421-CA | |||
| 8 | * | * | N/A | |||
| 9 | CBB98 (GY-OG) | 16 | 1F1T-14421-GA | |||
| 10 | RE406 (GY-VT) | 20 | 2L1T-14421-CA | |||
| 11 | RE407 (YE-VT) | 20 | 2L1T-14421-CA | |||
| 12 | CET34 (BN-GN) | 20 | 2L1T-14421-CA | |||
| 13 | CBB16 (BU-GN) | 20 | 2L1T-14421-CA | |||
| 14 | VDB05 (WH) | 20 | 2L1T-14421-CA | |||
| 15 | VDB04 (BU) | 20 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | SBB83 (BU-RD) | 16 | 1F1T-14474-GA | |||
| 1 | SBB83 (BU-RD) | 18 | 1F1T-14474-GA | |||
| 2 | VE722 (BN) | 20 | BU5T-14474-UA | |||
| 3 | CET43 (GY) | 20 | BU5T-14474-UA | |||
| 4 | CET42 (GN-VT) | 20 | BU5T-14474-UA | |||
| 5 | VE474 (BU-GN) | 20 | BU5T-14474-UA | |||
| 6 | VE475 (WH-VT) | 20 | BU5T-14474-UA | |||
| 7 | CET40 (GN-OG) | 20 | BU5T-14474-UA | |||
| 8 | * | * | N/A | |||
| 9 | CBB98 (GY-OG) | 16 | 1F1T-14474-GA | |||
| 10 | RE406 (GY-VT) | 20 | BU5T-14474-UA | |||
| 11 | RE407 (YE-VT) | 20 | BU5T-14474-UA | |||
| 12 | CET34 (BN-GN) | 20 | BU5T-14474-UA | |||
| 13 | CBB16 (BU-GN) | 20 | BU5T-14474-UA | |||
| 14 | VDB05 (WH) | 20 | BU5T-14474-UA | |||
| 15 | VDB04 (BU) | 20 | BU5T-14474-UA | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1393
Service Part Number:
7U2Z-14S411-KB
Gauge:
14 18
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- For Mating Connector Refer To WPT-1142
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
