Connector End View (C1590) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1590 | INLINE | BN | 14A00512A581 | Not Available | ||||

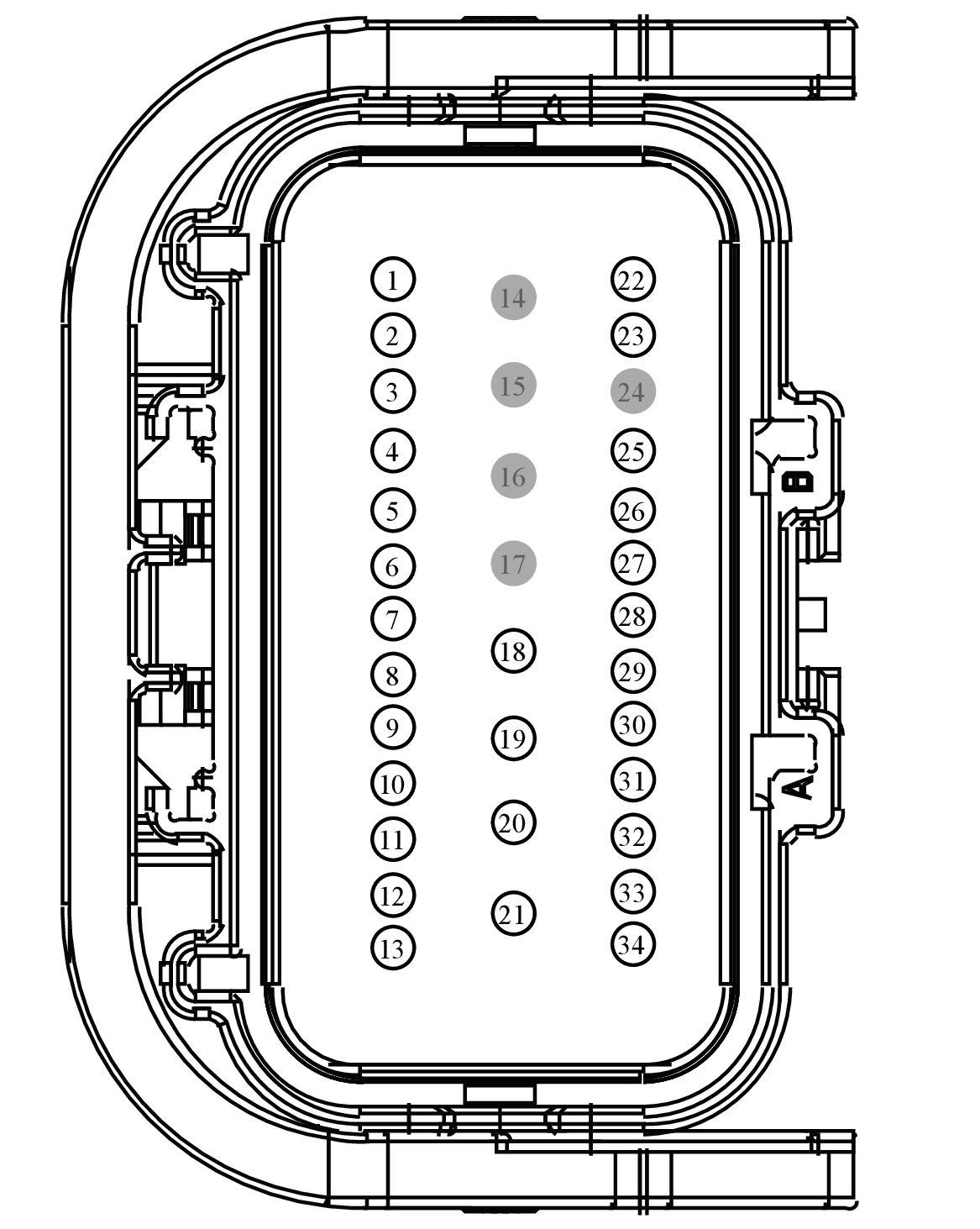

MALE
Harness
14A005

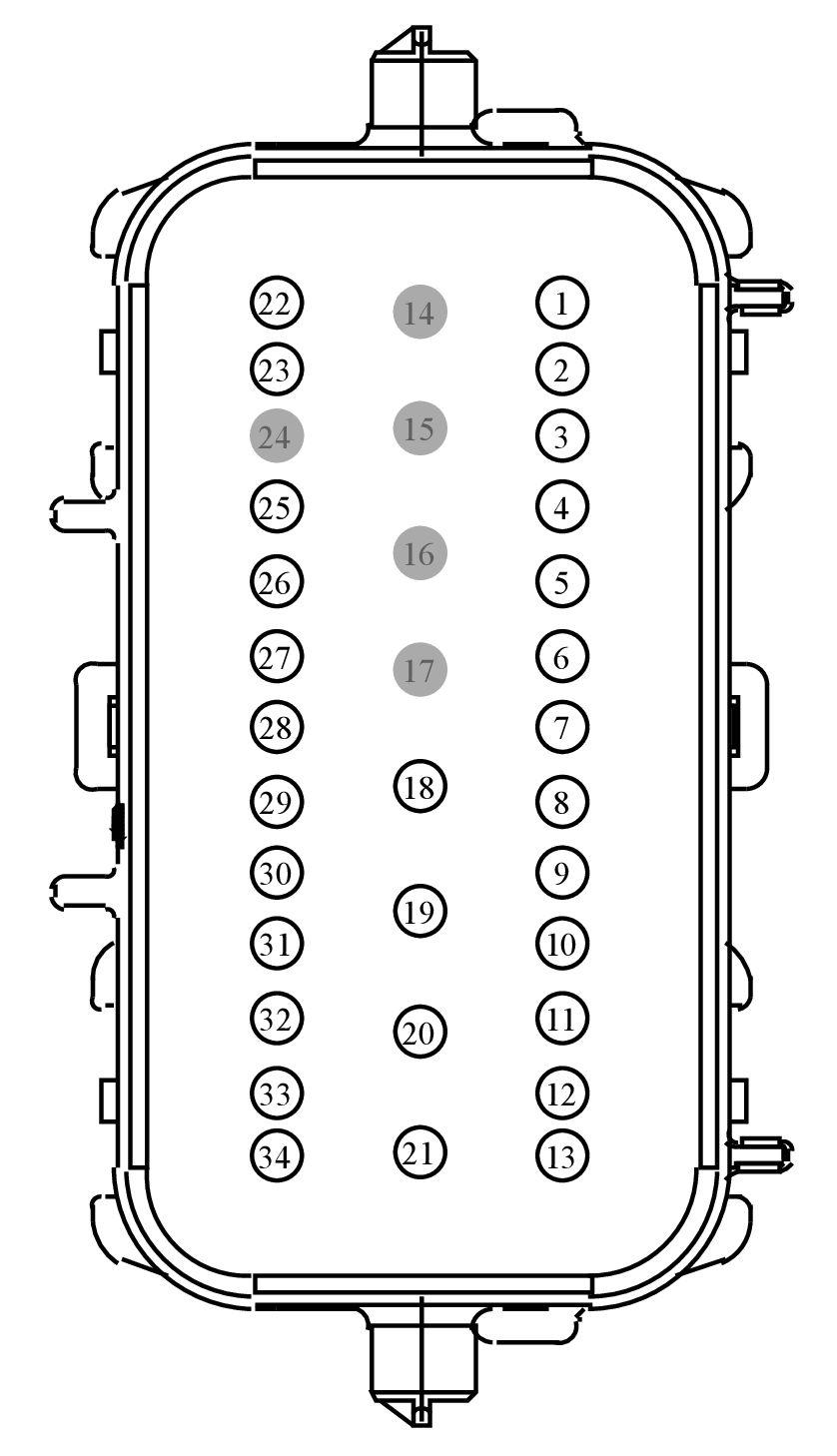

FEMALE
Harness
12A581
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| CU5T-14421-BA | EU2Z-14421-CA | 1.5 |
| BU5T-14421-HA | EU2Z-14421-CA | 1.5 |
| 8U5T-14421-DA | EU2Z-14421-DA | 2.8 |
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| F8VB-14474-BA | EU2Z-14474-AA | 2.8 |
| CU5T-14474-NA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | LE137 (BU-GY) | 22 | CU5T-14421-BA | |||
| 2 | RE137 (YE-GN) | 22 | CU5T-14421-BA | |||
| 3 | VE702 (BU-WH) | 22 | CU5T-14421-BA | |||
| 4 | RE136 (VT-GN) | 22 | CU5T-14421-BA | |||
| 5 | LE136 (GN-OG) | 22 | CU5T-14421-BA | |||
| 6 | VE701 (YE-OG) | 22 | CU5T-14421-BA | |||
| 7 | VX107 (YE-GY) | 22 | BU5T-14421-HA | |||
| 8 | CRW15 (BN-WH) | 22 | BU5T-14421-HA | |||
| 9 | VMP24 (WH) | 22 | BU5T-14421-HA | |||
| 10 | VDB25 (GN-OG) | 22 | BU5T-14421-HA | |||
| 11 | VDB26 (GY-BU) | 22 | BU5T-14421-HA | |||
| 12 | CPM43 (WH-VT) | 22 | BU5T-14421-HA | |||
| 13 | CPM44 (GN-OG) | 22 | BU5T-14421-HA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | SBB43 (BU-RD) | 16 | 8U5T-14421-DA | |||
| 19 | SBB30 (BN-RD) | 16 | 8U5T-14421-DA | |||
| 20 | CAT06 (YE) | 16 | 8U5T-14421-DA | |||
| 21 | CAT09 (GN) | 16 | 8U5T-14421-DA | |||
| 22 | CPM42 (YE-OG) | 22 | BU5T-14421-HA | |||
| 23 | CPM41 (VT-WH) | 22 | BU5T-14421-HA | |||
| 24 | * | * | N/A | |||
| 25 | CAT11 (BN) | 20 | BU5T-14421-HA | |||
| 26 | CBB14 (VT-OG) | 18 | 2L1T-14421-CA | |||
| 27 | CBB14 (VT) | 18 | 2L1T-14421-CA | |||
| 28 | CCB20 (BU-WH) | 22 | BU5T-14421-HA | |||
| 29 | CCB23 (VT-GN) | 22 | BU5T-14421-HA | |||
| 30 | CCB21 (GN-VT) | 22 | BU5T-14421-HA | |||
| 31 | CCB24 (WH-OG) | 22 | BU5T-14421-HA | |||
| 32 | CCB22 (WH-BN) | 22 | BU5T-14421-HA | |||
| 33 | CCB25 (BN) | 22 | BU5T-14421-HA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | LE137 (BU-GY) | 22 | CU5T-14474-NA | |||
| 2 | RE137 (YE-GN) | 22 | CU5T-14474-NA | |||
| 3 | VE702 (BU-WH) | 22 | CU5T-14474-NA | |||
| 4 | RE136 (VT-GN) | 22 | CU5T-14474-NA | |||
| 5 | LE136 (GN-OG) | 22 | CU5T-14474-NA | |||
| 6 | VE701 (YE-OG) | 22 | CU5T-14474-NA | |||
| 7 | VX107 (YE-GY) | 22 | BU5T-14474-UA | |||
| 8 | CRW15 (BN-WH) | 22 | BU5T-14474-UA | |||
| 9 | VMP24 (WH) | 22 | BU5T-14474-UA | |||
| 10 | VDB25 (GN-OG) | 22 | BU5T-14474-UA | |||
| 11 | VDB26 (GY-BU) | 22 | BU5T-14474-UA | |||
| 12 | CPM43 (WH-VT) | 22 | BU5T-14474-UA | |||
| 13 | CPM44 (GN-OG) | 22 | BU5T-14474-UA | |||
| 14 | * | * | N/A | |||
| 15 | * | * | N/A | |||
| 16 | * | * | N/A | |||
| 17 | * | * | N/A | |||
| 18 | SBB43 (BU-RD) | 16 | F8VB-14474-BA | |||
| 19 | SBB30 (BN-RD) | 16 | F8VB-14474-BA | |||
| 20 | CAT06 (YE) | 16 | F8VB-14474-BA | |||
| 21 | CAT09 (GN) | 16 | F8VB-14474-BA | |||
| 22 | CPM42 (YE-OG) | 22 | BU5T-14474-UA | |||
| 23 | CPM41 (VT-WH) | 22 | BU5T-14474-UA | |||
| 24 | * | * | N/A | |||
| 25 | CAT11 (BN) | 20 | BU5T-14474-UA | |||
| 26 | CBB14 (VT-OG) | 20 | BU5T-14474-UA | |||
| 27 | CBB14 (VT-OG) | 20 | BU5T-14474-UA | |||
| 28 | CCB20 (BU-WH) | 22 | BU5T-14474-UA | |||
| 29 | CCB23 (VT-GN) | 22 | BU5T-14474-UA | |||
| 30 | CCB21 (GN-VT) | 22 | BU5T-14474-UA | |||
| 31 | CCB24 (WH-OG) | 22 | BU5T-14474-UA | |||
| 32 | CCB22 (WH-BN) | 22 | BU5T-14474-UA | |||
| 33 | CCB25 (BN) | 22 | BU5T-14474-UA | |||
