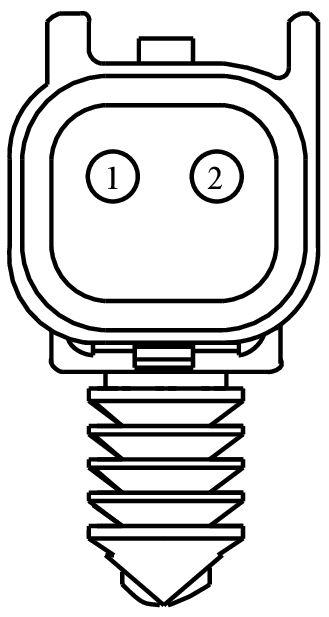

Connector End View (C1532) - HEATED WINDSHIELD ELEMENT
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1532 | HEATED WINDSHIELD ELEMENT | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 97BG-14421-ADA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | GD129 (BK-YE) | 20 | GROUND - HEADLAMP PANEL/GOR LEFT | 97BG-14421-ADA | ||||
| 2 | CBB80 (YE-GN) | 20 | FUSE - 80 OR CIRCUIT BREAKER | 97BG-14421-ADA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1186
Service Part Number:
BU2Z-14S411-AKA
Gauge:
16
Pin material:
Tin (greased)
Cavities:
2
Vehicle Uses:
- Speaker - Tweeter - LH - Front
- Speaker - Tweeter - LH - Rear
- Speaker - Tweeter - RH - Front
- Speaker - Tweeter - RH - Rear
- Switch - Seatbelt
