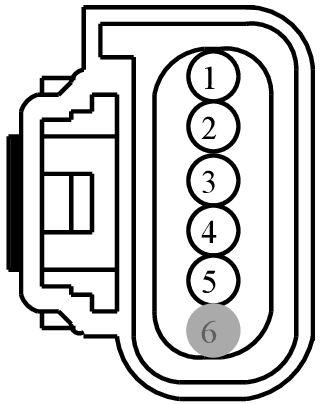

Connector End View (C1513) - ELECTRONIC THROTTLE CONTROL (ETC)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1513 | ELECTRONIC THROTTLE CONTROL (ETC) | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7S4T-14474-AB | DU2Z-14474-BA | 0.64 |
| 1L2T-14474-CA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CE412 (YE-VT) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | GAS | 7S4T-14474-AB | |||
| 1 | CE412 (YE-BU) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM+) | DIESEL | 1L2T-14474-CA | |||
| 2 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | DIESEL | 1L2T-14474-CA | |||
| 2 | CE426 (BU-GN) | 18 | CTRL MOD. - POWERTRAIN # THROTTLE ACTUATOR CONTROL MOTOR (TACM-) | GAS | 7S4T-14474-AB | |||
| 3 | VE818 (BN) | 18 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1-NS) | 3.3L / 3.5L | 7S4T-14474-AB | |||
| 3 | VE818 (BN) | 20 | SENSOR - THROTTLE POSITION # NEGATIVE SLOPE (TP1-NS) | 2.7L / 5.0L | 7S4T-14474-AB | |||
| 3 | VE820 (GY-VT) | 20 | SENSOR - THROTTLE POSITION (TPS) | DIESEL | 1L2T-14474-CA | |||
| 4 | RE134 (BU-OG) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | 3.3L / 3.5L | 7S4T-14474-AB | |||
| 4 | RE134 (BU-OG) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCRTN) | 2.7L / 5.0L | 7S4T-14474-AB | |||
| 4 | RE454 (YE-GN) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE #2 | DIESEL | 1L2T-14474-CA | |||
| 5 | LE134 (GY) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 3.5L GTDI HIGH OUTPUT | 7S4T-14474-AB | |||
| 5 | LE459 (GY-RD) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 3 (VREF3) | DIESEL | 1L2T-14474-CA | |||
| 5 | LE134 (YE) | 20 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 2.7L / 5.0L | 7S4T-14474-AB | |||
| 5 | LE134 (YE) | 18 | CTRL MOD. - POWERTRAIN # ELECTRONIC THROTTLE CONTROL (ETCREF) | 3.3L / 3.5L GTDI BASE | 7S4T-14474-AB | |||
| 6 | * | * | Not Used | N/A | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1063
Service Part Number:
AU2Z-14S411-MA
Gauge:
18
Pin material:
Silver
Cavities:
6
Vehicle Uses:
- Control - Electronic Throttle
