Connector End View (C1463B) - POWER STEERING CONTROL MODULE (PSCM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1463B | POWER STEERING CONTROL MODULE (PSCM) | BK | 3C221 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB18 (GY-OG) | 20 | FUSE - 18 OR CIRCUIT BREAKER | BU5T-14474-UA | ||||
| 2 | VDB25 (GN-OG) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) HIGH | BU5T-14474-UA | ||||
| 3 | VDB26 (GY-BU) | 20 | CONNECTOR - DIAGNOSTIC # CAN BUS HIGH SPEED 2 (UPPER) LOW | BU5T-14474-UA | ||||

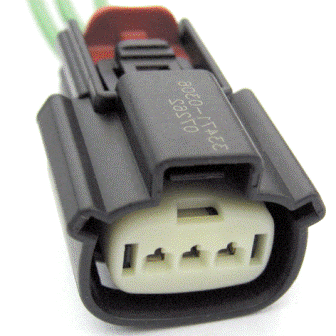

Available Pigtail Kits
Pigtail Kit Part Number WPT-931
Service Part Number:
9U2Z-14S411-EA
Gauge:
14
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
