Connector End View (C1278) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C1278 | INLINE | GY | 12C50814B485 | Not Available | ||||

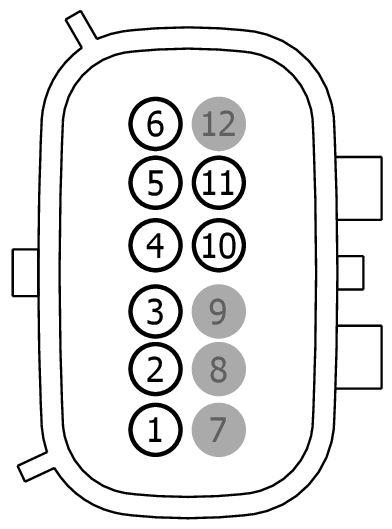

MALE
Harness
12C508

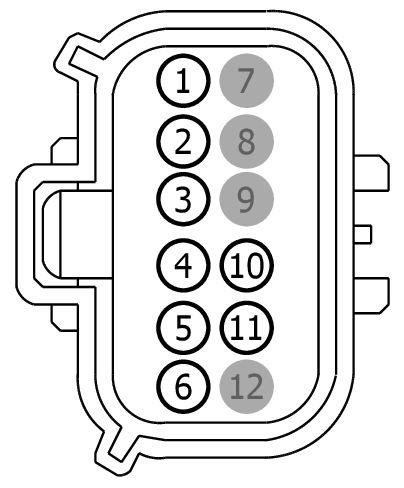

FEMALE
Harness
14B485
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 2L1T-14421-CA | EU2Z-14421-CA | 1.5 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE208 (BU) | 16 | 2L1T-14421-CA | |||
| 2 | CE208 (YE-OG) | 16 | 2L1T-14421-CA | |||
| 3 | RE207 (GN-VT) | 16 | 2L1T-14421-CA | |||
| 4 | CE207 (VT-GY) | 16 | 2L1T-14421-CA | |||
| 5 | RE206 (BU-OG) | 16 | 2L1T-14421-CA | |||
| 6 | CE206 (GY-YE) | 16 | 2L1T-14421-CA | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | RE205 (YE-BU) | 16 | 2L1T-14421-CA | |||
| 11 | CE205 (GN-BU) | 16 | 2L1T-14421-CA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | RE208 (BU) | 16 | 7C3T-14474-DA | |||
| 2 | CE208 (YE-OG) | 16 | 7C3T-14474-DA | |||
| 3 | RE207 (GN-VT) | 16 | 7C3T-14474-DA | |||
| 4 | CE207 (VT-GY) | 16 | 7C3T-14474-DA | |||
| 5 | RE206 (BU-OG) | 16 | 7C3T-14474-DA | |||
| 6 | CE206 (GY-YE) | 16 | 7C3T-14474-DA | |||
| 7 | * | * | N/A | |||
| 8 | * | * | N/A | |||
| 9 | * | * | N/A | |||
| 10 | RE205 (YE-BU) | 16 | 7C3T-14474-DA | |||
| 11 | CE205 (GN-BU) | 16 | 7C3T-14474-DA | |||
