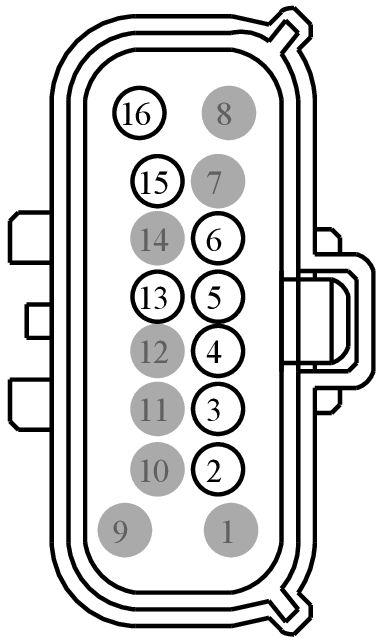

Connector End View (C1273C) - GLOW PLUG CONTROL MODULE (GPCM)
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1273C | GLOW PLUG CONTROL MODULE (GPCM) | BK | 12A581 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| BU5T-14474-UA | DU2Z-14474-DA | 1.5 |
| 1F1T-14474-JA | DU2Z-14474-FA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | * | * | Not Used | N/A | ||||
| 2 | CE513 (VT-GN) | 22 | CONTROLLER - GLOW PLUG | BU5T-14474-UA | ||||
| 3 | VE348 (GN-OG) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 HIGH | BU5T-14474-UA | ||||
| 4 | VE349 (BN-YE) | 22 | CTRL MOD. - POWERTRAIN # NOX CAN BUS #2 LOW | BU5T-14474-UA | ||||
| 5 | GD129 (BK-YE) | 22 | GROUND - HEADLAMP PANEL/GOR LEFT | BU5T-14474-UA | ||||
| 6 | CBK04 (VT-RD) | 22 | FUSE - 35 OR CIRCUIT BREAKER (VPWR 4) | BU5T-14474-UA | ||||
| 7 | * | * | Not Used | N/A | ||||
| 8 | * | * | Not Used | N/A | ||||
| 9 | * | * | Not Used | N/A | ||||
| 10 | * | * | Not Used | N/A | ||||
| 11 | * | * | Not Used | N/A | ||||
| 12 | * | * | Not Used | N/A | ||||
| 13 | CE352 (YE-GY) | 20 | CTRL MOD. - POWERTRAIN # REDUCTANT PRESSURE LINE HEATER (HH2) PWR | BU5T-14474-UA | ||||
| 14 | * | * | Not Used | N/A | ||||
| 15 | CE356 (BU-OG) | 16 | CTRL MOD. - POWERTRAIN # REDUCTANT TANK HEATER (HH1) PWR | 7C3T-14474-DA | ||||
| 16 | CE609 (WH-OG) | 14 | RELAY - GLOW PLUGS | 1F1T-14474-JA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1541
Service Part Number:
JU2Z-14S411-KA
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
16
Vehicle Uses:
- Connector - Inline
- In-Line - Auxiliary Engine Connector
- Module - Glow Plug
