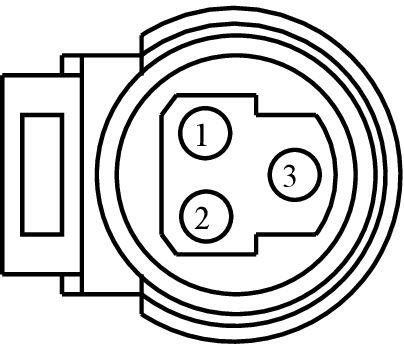

Connector End View (C1160) - EXHAUST PRESSURE (EP) SENSOR
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C1160 | EXHAUST PRESSURE (EP) SENSOR | BK | 12C508 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7U5T-14474-LA | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | RE405 (GN-WH) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN ENGINE (E-SIGRTN) (SIGRTN-A) | 7U5T-14474-LA | ||||
| 2 | LE458 (BU-WH) | 20 | CTRL MOD. - POWERTRAIN # VOLTAGE REFERENCE ENGINE 2 (VREF2) | 7U5T-14474-LA | ||||
| 3 | VE921 (GY-WH) | 20 | TRANSDUCER - EXHAUST GAS RECIRCULATION PRESSURE | 7U5T-14474-LA | ||||
Available Pigtail Kits

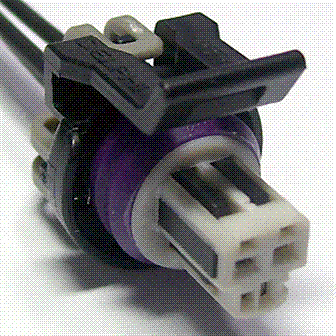

Pigtail Kit Part Number WPT-1376
Service Part Number:
AU2Z-14S411-LB
Gauge:
18
Pin material:
Tin & Tin (greased)
Cavities:
3
Vehicle Uses:
- Sensor - Exhaust Gas Pressure
- Sensor - Oil Pressure
- Switch - A/C Compressor Clutch Cycling

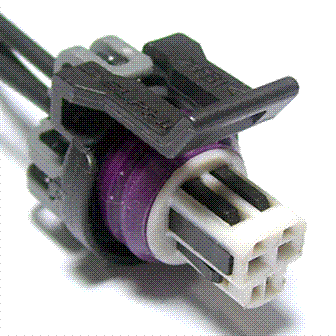

Pigtail Kit Part Number WPT-1058
Service Part Number:
AU2Z-14S411-LA
Gauge:
18
Pin material:
Tin
Cavities:
3
Vehicle Uses:
- Sensor - Exhaust Gas Pressure
- Switch - A/C Compressor Clutch Cycling
