Connector End View (C902) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C902 | INLINE | NA | 14A00514334 | Not Available | ||||

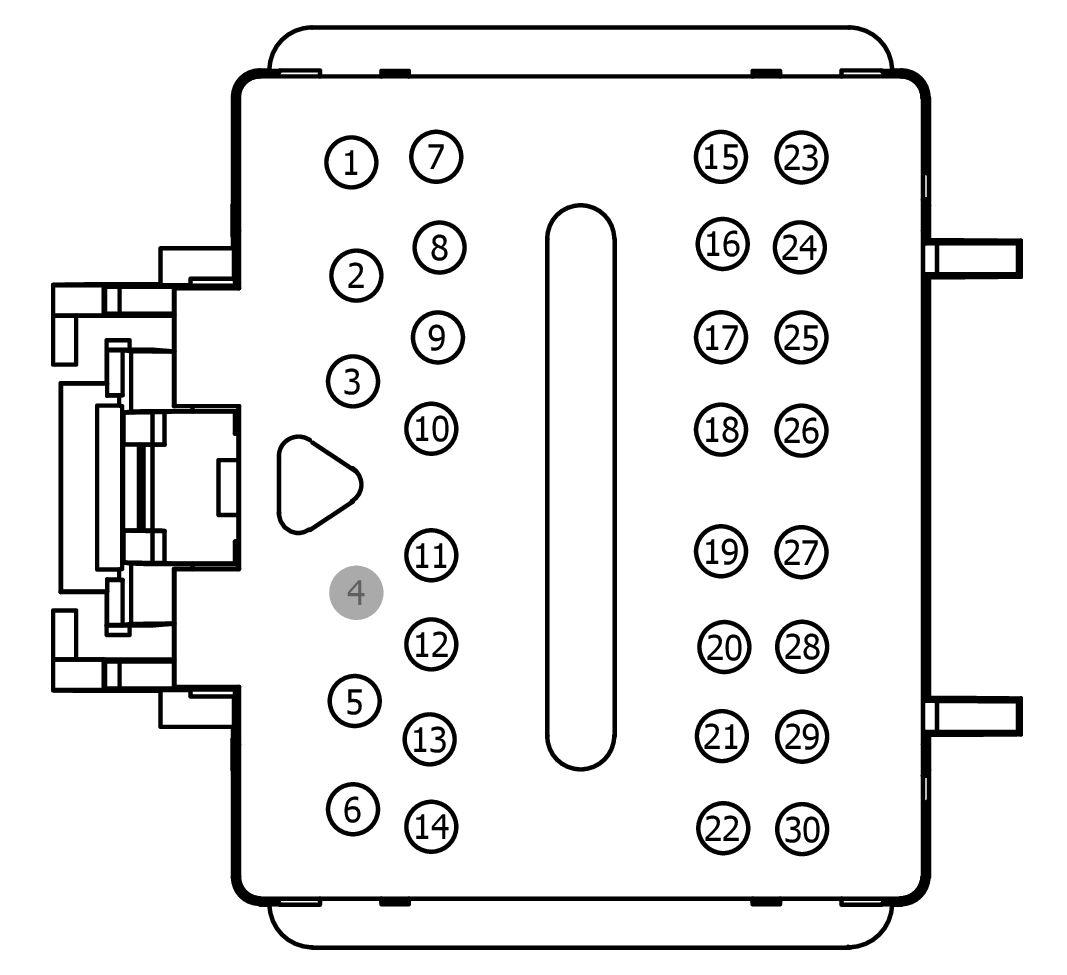

MALE
Harness
14A005

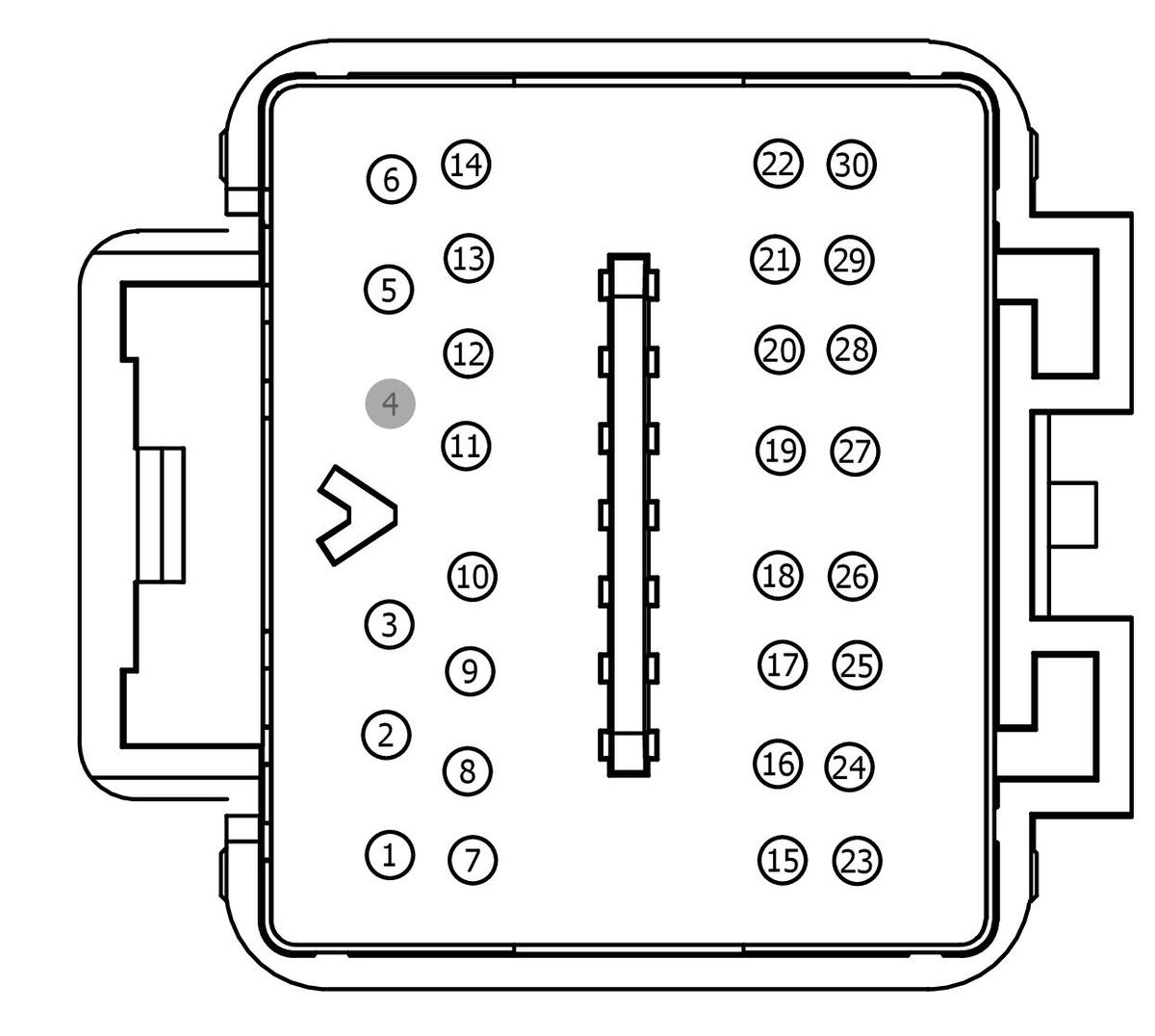

FEMALE
Harness
14334
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| JU5T-14421-BB | Not Available | |
| *DU5T-14421-FA | Not Available | |
| 9U5T-14474-LA|9U5T-14474-MA | Not Available | |
| JU5T-14421-AB|JU5T-14421-BB | Not Available | |
| DU5T-14421-FA | EU2Z-14421-BA | 0.64 |
| 9U5T-14474-LA | DU2Z-14474-BA | 0.64 |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| FU5T-14474-LB | DU2Z-14474-AA | 0.64 |
| 9U5T-14474-DB | DU2Z-14474-AA | 0.64 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP36 (BU-BN) | 18 | JU5T-14421-AB|JU5T-14421-BB | |||
| 1 | CBP36 (BU-BN) | 20 | JU5T-14421-AB|JU5T-14421-BB | |||
| 2 | SBP11 (BU-RD) | 22 | JU5T-14421-BB | |||
| 3 | CBP23 (BN-YE) | 22 | JU5T-14421-BB | |||
| 4 | * | * | N/A | |||
| 5 | VLN33 (GY-VT) | 22 | JU5T-14421-BB | |||
| 6 | GD301 (BK-BU) | 22 | JU5T-14421-BB | |||
| 7 | CLN09 (YE-GN) | 22 | DU5T-14421-FA | |||
| 8 | CRB05 (GN-OG) | 22 | DU5T-14421-FA | |||
| 9 | VLN04 (VT-GY) | 22 | DU5T-14421-FA | |||
| 10 | VDN03 (GY-VT) | 22 | DU5T-14421-FA | |||
| 11 | LRD12 (BU-GY) | 22 | DU5T-14421-FA | |||
| 12 | RRD12 (BN) | 22 | DU5T-14421-FA | |||
| 13 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 14 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 15 | VDB25 (GN-OG) | 22 | DU5T-14421-FA | |||
| 16 | CPR31 (VT-BN) | 22 | DU5T-14421-FA | |||
| 17 | CPR38 (WH-BU) | 22 | DU5T-14421-FA | |||
| 18 | CPR40 (YE-OG) | 22 | DU5T-14421-FA | |||
| 19 | VMM23 (GY-BN) | 22 | DU5T-14421-FA | |||
| 20 | RMM23 (WH-GN) | 22 | DU5T-14421-FA | |||
| 21 | DMM23 (*) | 22 | *DU5T-14421-FA | |||
| 22 | CAC16 (VT-OG) | 22 | DU5T-14421-FA | |||
| 23 | VDB26 (GY-BU) | 22 | DU5T-14421-FA | |||
| 24 | CLS10 (GN-BN) | 22 | DU5T-14421-FA | |||
| 25 | CPR86 (GY-BN) | 22 | DU5T-14421-FA | |||
| 26 | CPR85 (GN-WH) | 22 | DU5T-14421-FA | |||
| 27 | CPW58 (YE-GN) | 22 | DU5T-14421-FA | |||
| 28 | CPW59 (VT-BN) | 22 | DU5T-14421-FA | |||
| 29 | VLN04 (VT-GY) | 22 | DU5T-14421-FA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| 1 | CBP36 (BU-BN) | 22 | 9U5T-14474-LA|9U5T-14474-MA | |||
| 2 | SBP11 (BU-RD) | 22 | 9U5T-14474-LA | |||
| 3 | CBP23 (BN-YE) | 22 | 9U5T-14474-LA | |||
| 4 | * | * | N/A | |||
| 5 | VLN33 (GY-VT) | 22 | 9U5T-14474-LA | |||
| 6 | GD301 (BK-BU) | 22 | 9U5T-14474-LA|9U5T-14474-MA | |||
| 7 | CLN09 (YE-GN) | 22 | FU5T-14474-LB | |||
| 8 | CRB05 (GN-OG) | 22 | N/A | |||
| 9 | VLN04 (VT-GY) | 22 | FU5T-14474-LB | |||
| 10 | VDN03 (GY-VT) | 22 | FU5T-14474-LB | |||
| 11 | LRD12 (BU-GY) | 22 | FU5T-14474-LB | |||
| 12 | RRD12 (BN) | 22 | FU5T-14474-LB | |||
| 13 | VDB25 (GN-OG) | 22 | FU5T-14474-LB | |||
| 14 | VDB26 (GY-BU) | 22 | FU5T-14474-LB | |||
| 15 | VDB25 (GN-OG) | 22 | FU5T-14474-LB | |||
| 16 | CPR31 (VT-BN) | 22 | FU5T-14474-LB | |||
| 17 | CPR38 (WH-BU) | 22 | FU5T-14474-LB | |||
| 18 | CPR40 (YE-OG) | 22 | FU5T-14474-LB | |||
| 19 | VMM23 (BN-VT) | 20 | 9U5T-14474-DB | |||
| 19 | VMM23 (GY-BN) | 20 | 9U5T-14474-DB | |||
| 20 | RMM23 (WH-GN) | 20 | 9U5T-14474-DB | |||
| 21 | DMM23 (BK) | 20 | 9U5T-14474-DB | |||
| 22 | CAC16 (VT-OG) | 22 | FU5T-14474-LB | |||
| 23 | VDB26 (GY-BU) | 22 | FU5T-14474-LB | |||
| 24 | CLS10 (GN-BN) | 22 | FU5T-14474-LB | |||
| 25 | CPR86 (GY-BN) | 22 | FU5T-14474-LB | |||
| 26 | CPR85 (GN-WH) | 22 | FU5T-14474-LB | |||
| 27 | CPW58 (YE-OG) | 22 | FU5T-14474-LB | |||
| 28 | CPW59 (VT-BN) | 22 | FU5T-14474-LB | |||
| 29 | VLN04 (VT-GY) | 22 | FU5T-14474-LB | |||
