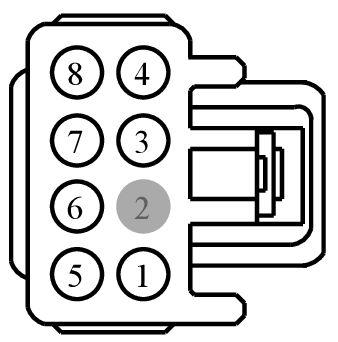

Connector End View (C801) - REAR DOOR WINDOW CONTROL SWITCH RH
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C801 | REAR DOOR WINDOW CONTROL SWITCH RH | GN | 14632 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3M5T-14474-HAA | DU2Z-14474-EA | 2.8 |
| 3M5T-14474-HCA | DU2Z-14474-EA | 2.8 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPW18 (GY-VT) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT UP | 3M5T-14474-HAA | ||||
| 2 | * | * | Not Used | N/A | ||||
| 3 | CPW14 (VT-WH) | 20 | SWITCH - POWER WINDOW DRIVER # PASSENGER LOCK OUT (ENABLE) | 3M5T-14474-HAA | ||||
| 4 | CPW17 (BN-GN) | 20 | SWITCH - POWER WINDOW DRIVER # REAR RIGHT DOWN | 3M5T-14474-HAA | ||||
| 5 | CBP38 (GY-BU) | 14 | FUSE - 38 OR CIRCUIT BREAKER | 3M5T-14474-HCA | ||||
| 6 | CPW24 (WH-VT) | 14 | SWITCH - POWER WINDOW REAR RIGHT # UP | 3M5T-14474-HCA | ||||
| 7 | CPW23 (GY) | 14 | SWITCH - POWER WINDOW REAR RIGHT # DOWN | 3M5T-14474-HCA | ||||
| 8 | GD348 (BK-YE) | 14 | GROUND - PILLAR C OR QUARTER PANEL RIGHT | 3M5T-14474-HCA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1031
Service Part Number:
3U2Z-14S411-PPB
Gauge:
10 12
Pin material:
Tin & Silver
Cavities:
8
Vehicle Uses:
- Switch - Adjustable Pedal
- Switch - Convertable Top
- Switch - Door Lock (Cargo)
- Switch - Door Lock (LH)
- Switch - Door Lock (RH)
- Switch - Moon Roof/Sun Roof
- Switch - Power Window - Driver
- Switch - Power Window - LH - Rear
- Switch - Power Window - Passenger (Front)
- Switch - Power Window - RH - Rear
- Switch - Seat Lumbar
- Switch - Third Row Power Folding Seat
