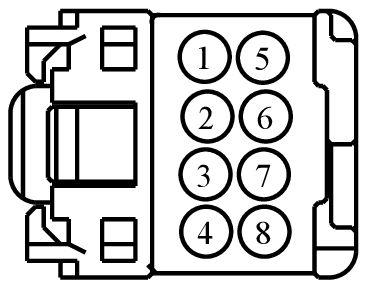

Connector End View (C601) - EXTERIOR MIRROR RH
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C601 | EXTERIOR MIRROR RH | BK | 14630 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 3F2T-14474-RA | DU2Z-14474-BA | 0.64 |
| 3F2T-14474-SA | DU2Z-14474-BA | 0.64 |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CBB93 (GY-BN) | 20 | FUSE - 93 OR CIRCUIT BREAKER | 3F2T-14474-RA | ||||
| 2 | VE750 (GN-BU) | 20 | SENSOR - POWERTRAIN AMBIENT TEMP. SENSOR (AAT) | 3F2T-14474-RA | ||||
| 3 | CPM34 (WH-BN) | 22 | CTRL MOD. - RIGHT MIRROR UP | 3F2T-14474-SA | ||||
| 4 | RPM08 (GN-BU) | 22 | CTRL MOD. - RIGHT MIRROR RETURN | 3F2T-14474-SA | ||||
| 5 | CPM33 (WH-VT) | 22 | CTRL MOD. - RIGHT MIRROR RIGHT | 3F2T-14474-SA | ||||
| 6 | RE407 (YE-VT) | 20 | CTRL MOD. - POWERTRAIN # SIGNAL RETURN COWL (C-SIGRTN) (SIGRTN-C) | 3F2T-14474-RA | ||||
| 7 | CLS26 (BU-GY) | 22 | CTRL MOD. - TURN LAMP RIGHT MIRROR + | 3F2T-14474-SA | ||||
| 8 | GD238 (BK-WH) | 22 | GROUND - COWL SIDE/PILLAR A RIGHT | 3F2T-14474-SA | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-995
Service Part Number:
3U2Z-14S411-BGB
Gauge:
18
Pin material:
Silver
Cavities:
8
Vehicle Uses:
- Lamp - Dimmer Switch
- Switch - 4x4 Control
- Switch - Adjustable Pedal
- Switch - Center Stack (Multipurpose)
- Switch - Dimmer
- Switch - Hazard Warning
- Switch - Moon Roof/Sun Roof
- Switch - Multifunction
- Switch - Multifunction (Wiper)
- Switch - Seat (3rd Row)
- Switch - Third Row Power Folding Seat
- Switch - Traction Control
