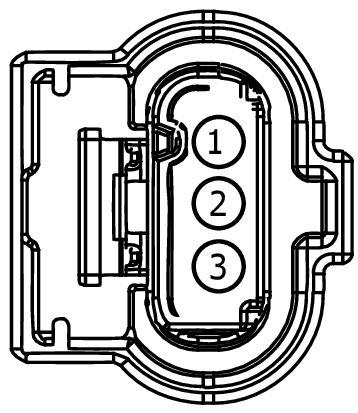

Connector End View (C531) - FRONT DOOR AJAR SWITCH LH
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Connector: | Description | Color | Harness | Base Part # | Service Pigtail |
|---|---|---|---|---|---|
| C531 | FRONT DOOR AJAR SWITCH LH | BK | 14631 | part# N/A | See Below |
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| EU5T-14474-DAB | Not Available |
| Pin | Circuit | Gauge | Circuit Function | Qualifier | Terminal Part Number | |||
|---|---|---|---|---|---|---|---|---|
| 1 | CPL26 (GN-VT) | 20 | SWITCH - LATCH DRIVER OR LEFT FRONT # AJAR | EU5T-14474-DAB | ||||
| 2 | CPL92 (GN) | 20 | SWITCH - LATCH DRIVER STATUS DIAGNOSABLE | EU5T-14474-DAB | ||||
| 3 | GD234 (BK-VT) | 20 | GROUND - COWL SIDE/PILLAR A LEFT # 2ND POINT | EU5T-14474-DAB | ||||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1492
Service Part Number:
HU2Z-14S411-BA
Gauge:
18
Pin material:
Silver
Cavities:
3
Vehicle Uses:
- Coil - Ignition
- Monitor - Crankcase Ventilation
- Motor - Intercooler Pump
- Sensor - Cam Shaft Position
- Sensor - Crank Shaft Position
- Sensor - Delta Pressure Feedback EGR
- Sensor - Exhaust Gas Pressure
- Sensor - Intake Manifold Runner Control
- Sensor - Manifold Absolute Pressure (MAP)
- Sensor - Oil Pressure
