Connector End View (C510) - INLINE
WARNING: This page is about a different car, the 2020 Ford F-150. However, it is still accessible from the selected car via links, so may be relevant.
| Inline: | Description | Color | Harness | Base Part # | Service Pigtail | |||
|---|---|---|---|---|---|---|---|---|
| C510 | INLINE | 1463114A005 | See Below | |||||

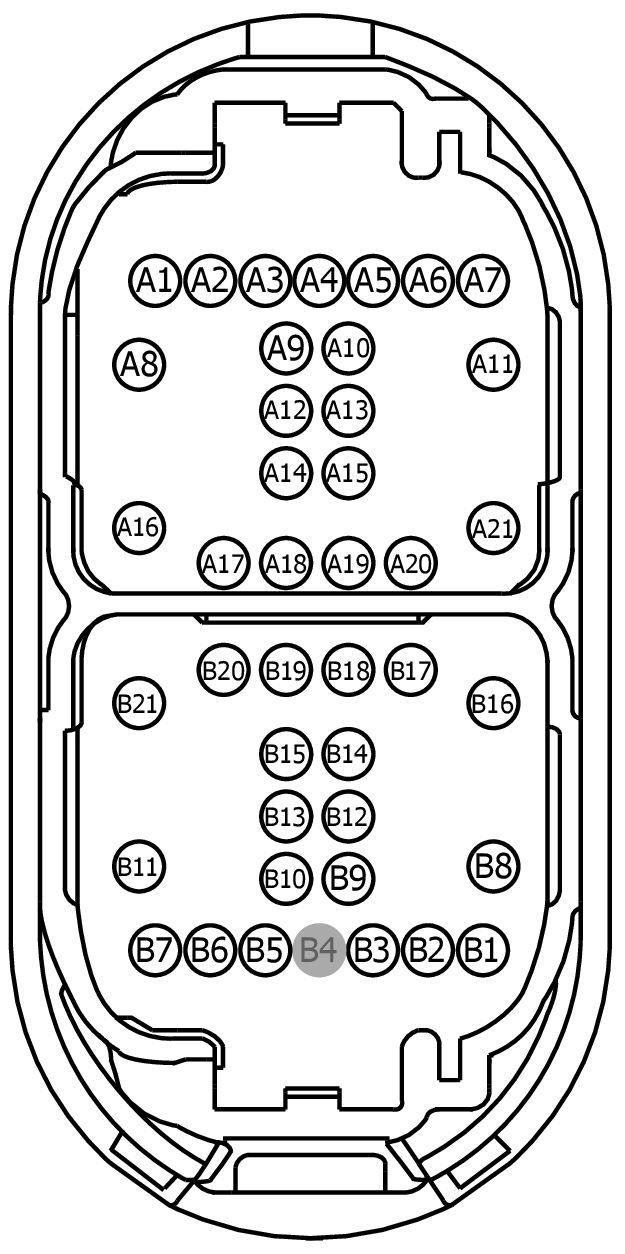

MALE
Harness
14631

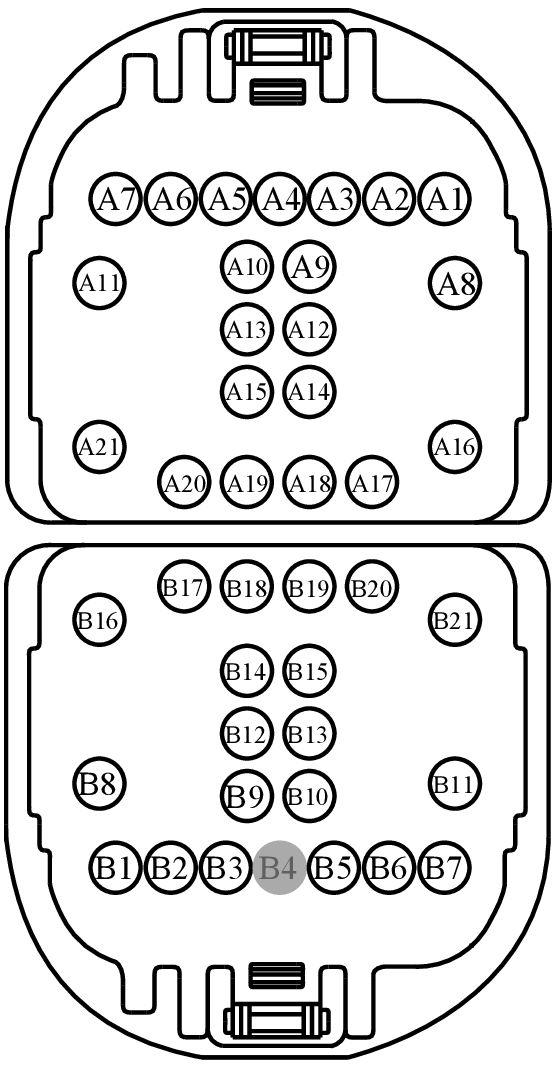

FEMALE
Harness
14A005
| Terminal Part Number | Service Part Number | Size |
|---|---|---|
| 7C3T-14474-DA|BU5T-14474-UA | Not Available | |
| EU5T-14421-AA|EU5T-14421-BA | Not Available | |
| EU5T-14474-JA|BU5T-14474-BAA | Not Available | |
| BU5T-14474-BAA|EU5T-14474-BAA | Not Available | |
| *8U5T-14474-BB | Not Available | |
| 9U5T-14421-BA | EU2Z-14421-BA | 0.64 |
| AU5T-14421-DA | EU2Z-14421-CA | 1.5 |
| EU5T-14421-BA | EU2Z-14421-DA | 2.8 |
| 8U5T-14474-BB | DU2Z-14474-CA | 0.64 |
| EU5T-14421-AA | EU2Z-14421-DA | 2.8 |
| EU5T-14474-FA | EU2Z-14474-AA | 2.8 |
| 8U5T-14474-CB | DU2Z-14474-CA | 0.64 |
| EU5T-14474-HA | EU2Z-14474-AA | 2.8 |
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| A1 | CPL92 (GN) | 20 | 9U5T-14421-BA | |||
| A2 | CBB93 (GY-BN) | 20 | 9U5T-14421-BA | |||
| A3 | VR236 (BU-OG) | 20 | 9U5T-14421-BA | |||
| A4 | RR174 (WH-OG) | 20 | 9U5T-14421-BA | |||
| A5 | LRD12 (BU-GY) | 20 | 9U5T-14421-BA | |||
| A6 | RRD12 (BN) | 20 | 9U5T-14421-BA | |||
| A7 | CPM43 (WH-VT) | 20 | 9U5T-14421-BA | |||
| A8 | VME07 (WH) | 20 | AU5T-14421-DA | |||
| A9 | CPW18 (GY-VT) | 20 | 9U5T-14421-BA | |||
| A10 | CPW17 (BN-GN) | 20 | 9U5T-14421-BA | |||
| A11 | RME07 (WH-BN) | 20 | AU5T-14421-DA | |||
| A12 | CPW16 (BU-OG) | 20 | 9U5T-14421-BA | |||
| A13 | CPW15 (YE) | 20 | 9U5T-14421-BA | |||
| A14 | CPM41 (VT-WH) | 20 | 9U5T-14421-BA | |||
| A15 | CPM44 (GN-OG) | 20 | 9U5T-14421-BA | |||
| A16 | GD233 (BK) | 14 | EU5T-14421-AA|EU5T-14421-BA | |||
| A16 | GD234 (BK-VT) | 20 | EU5T-14421-AA|EU5T-14421-BA | |||
| A17 | CPL26 (GN-VT) | 20 | 9U5T-14421-BA | |||
| A18 | CBP23 (BN-YE) | 20 | 9U5T-14421-BA | |||
| A19 | CPW14 (VT-WH) | 20 | 9U5T-14421-BA | |||
| A20 | CPM42 (YE-OG) | 20 | 9U5T-14421-BA | |||
| A21 | CPL11 (GY-BN) | 20 | EU5T-14421-AA | |||
| B1 | CLF72 (BN) | 20 | 9U5T-14421-BA | |||
| B2 | CPL51 (BU-GN) | 20 | 9U5T-14421-BA | |||
| B3 | CPK30 (VT-GN) | 20 | 9U5T-14421-BA | |||
| B4 | * | * | N/A | |||
| B5 | CPK28 (WH-GN) | 20 | 9U5T-14421-BA | |||
| B6 | CPK29 (GY-BU) | 20 | 9U5T-14421-BA | |||
| B7 | CPK31 (YE-GN) | 20 | 9U5T-14421-BA | |||
| B8 | VDB07 (VT-OG) | 20 | AU5T-14421-DA | |||
| B9 | VDN13 (BN) | 20 | 9U5T-14421-BA | |||
| B10 | CBX07 (GN-RD) | 20 | 9U5T-14421-BA | |||
| B11 | CLS05 (BU-GY) | 20 | AU5T-14421-DA | |||
| B12 | VPK01 (BN-YE) | 20 | 9U5T-14421-BA | |||
| B13 | RPK01 (WH-GN) | 20 | 9U5T-14421-BA | |||
| B14 | RPK39 (VT-OG) | 20 | 9U5T-14421-BA | |||
| B15 | VPK39 (GN-VT) | 20 | 9U5T-14421-BA | |||
| B16 | VDB06 (GY-OG) | 20 | EU5T-14421-AA | |||
| B17 | DMP36 (BK) | 20 | 9U5T-14421-BA | |||
| B18 | VMP36 (GY) | 20 | 9U5T-14421-BA | |||
| B19 | VMP37 (BN-WH) | 20 | 9U5T-14421-BA | |||
| B20 | CMP33 (BU) | 20 | 9U5T-14421-BA | |||
| Pin | Circuit | Gauge | Qualifier | Terminal Part Number | ||
| A1 | CPL92 (GN) | 22 | 8U5T-14474-BB | |||
| A2 | CBB93 (GY-BN) | 22 | 8U5T-14474-BB | |||
| A3 | VR236 (BU-OG) | 22 | 8U5T-14474-BB | |||
| A4 | RR174 (WH-OG) | 22 | 8U5T-14474-BB | |||
| A5 | LRD12 (BU-GY) | 22 | 8U5T-14474-BB | |||
| A6 | RRD12 (BN) | 22 | 8U5T-14474-BB | |||
| A7 | CPM43 (WH-VT) | 22 | 8U5T-14474-BB | |||
| A8 | VME07 (WH) | 20 | 7C3T-14474-DA|BU5T-14474-UA | |||
| A8 | VME07 (WH) | 22 | 7C3T-14474-DA|BU5T-14474-UA | |||
| A9 | CPW18 (GY-VT) | 22 | 8U5T-14474-BB | |||
| A10 | CPW17 (BN-GN) | 22 | 8U5T-14474-BB | |||
| A11 | RME07 (WH-BN) | 20 | 7C3T-14474-DA|BU5T-14474-UA | |||
| A11 | RME07 (WH-BN) | 22 | 7C3T-14474-DA|BU5T-14474-UA | |||
| A12 | CPW16 (BU-OG) | 22 | 8U5T-14474-BB | |||
| A13 | CPW15 (YE) | 22 | 8U5T-14474-BB | |||
| A14 | CPM41 (VT-WH) | 22 | 8U5T-14474-BB | |||
| A15 | CPM44 (GN-OG) | 22 | 8U5T-14474-BB | |||
| A16 | GD233 (BK) | 14 | EU5T-14474-FA | |||
| A17 | CPL26 (GN-VT) | 22 | 8U5T-14474-BB | |||
| A18 | CBP23 (BN-YE) | 22 | 8U5T-14474-BB | |||
| A19 | CPW14 (VT-WH) | 22 | 8U5T-14474-BB | |||
| A20 | CPM42 (YE-OG) | 22 | 8U5T-14474-BB | |||
| A21 | CPL11 (GY-BN) | 18 | EU5T-14474-JA|BU5T-14474-BAA | |||
| B1 | CLF72 (BN) | 22 | 8U5T-14474-BB | |||
| B2 | CPL51 (BU-GN) | 18 | 8U5T-14474-CB | |||
| B3 | CPK30 (VT-GN) | 22 | 8U5T-14474-BB | |||
| B4 | * | * | N/A | |||
| B5 | CPK28 (WH-GN) | 22 | 8U5T-14474-BB | |||
| B6 | CPK29 (GY-BU) | 22 | 8U5T-14474-BB | |||
| B7 | CPK31 (YE-GN) | 22 | 8U5T-14474-BB | |||
| B8 | VDB07 (VT-OG) | 22 | 7C3T-14474-DA|BU5T-14474-UA | |||
| B9 | VDN13 (BN) | 22 | 8U5T-14474-BB | |||
| B10 | CBX07 (GN-RD) | 22 | 8U5T-14474-BB | |||
| B11 | CLS05 (BU) | 22 | 7C3T-14474-DA|BU5T-14474-UA | |||
| B11 | CLS05 (BU-GY) | 22 | 7C3T-14474-DA|BU5T-14474-UA | |||
| B12 | VPK01 (BN-YE) | 22 | 8U5T-14474-BB | |||
| B13 | RPK01 (WH-GN) | 22 | 8U5T-14474-BB | |||
| B14 | RPK39 (VT-OG) | 22 | 8U5T-14474-BB | |||
| B15 | VPK39 (GN-VT) | 22 | 8U5T-14474-BB | |||
| B16 | VDB06 (GY-OG) | 22 | BU5T-14474-BAA|EU5T-14474-BAA | |||
| B17 | DMP36 (*) | 22 | *8U5T-14474-BB | |||
| B18 | VMP36 (GY) | 22 | 8U5T-14474-BB | |||
| B19 | VMP37 (BN-WH) | 22 | 8U5T-14474-BB | |||
| B20 | CMP33 (BU) | 22 | 8U5T-14474-BB | |||
Available Pigtail Kits
Pigtail Kit Part Number WPT-1425
Service Part Number:
FU2Z-14S411-RA
Gauge:
14 16 20
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
Pigtail Kit Part Number WPT-1482
Service Part Number:
GU2Z-14S411-GB
Gauge:
14 16
Pin material:
Tin & Silver
Cavities:
21
Vehicle Uses:
- Connector - Inline
